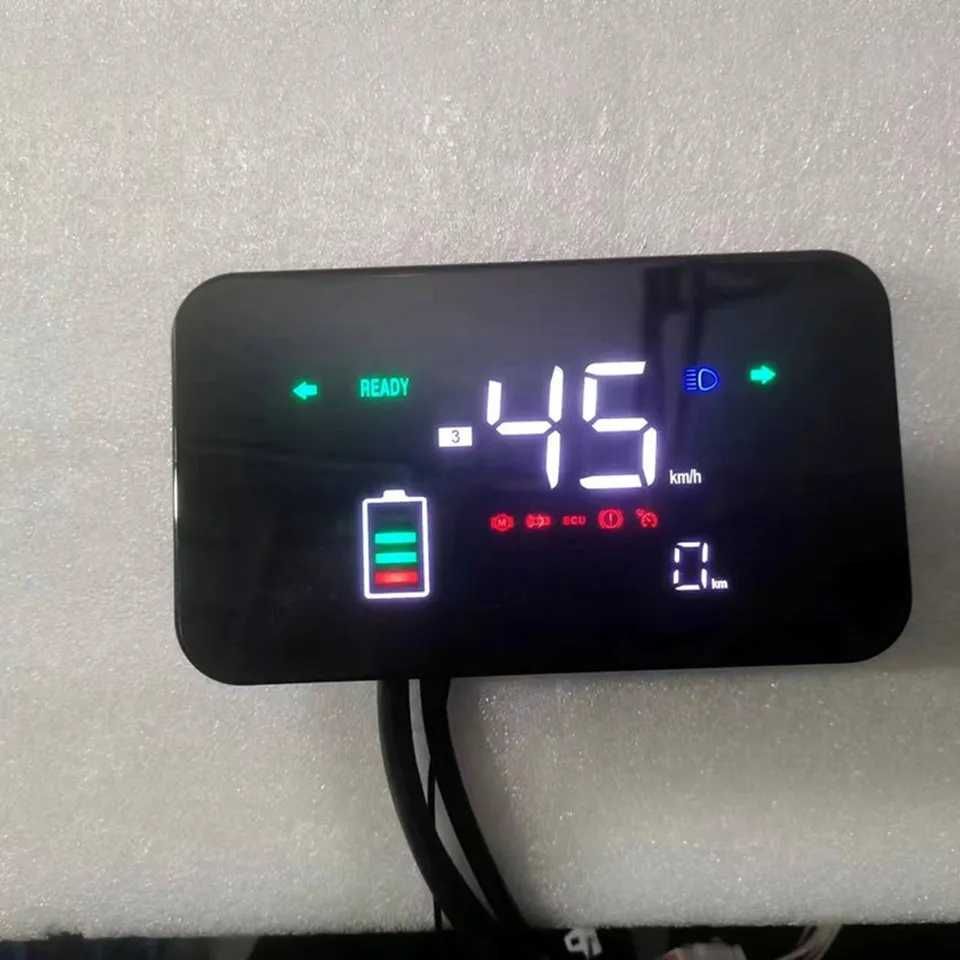

Дисплей для электроскутера / Электропелосипеда

 Рабочее напряжение: 48V, 60V, 72V

Размер 16 х 10см

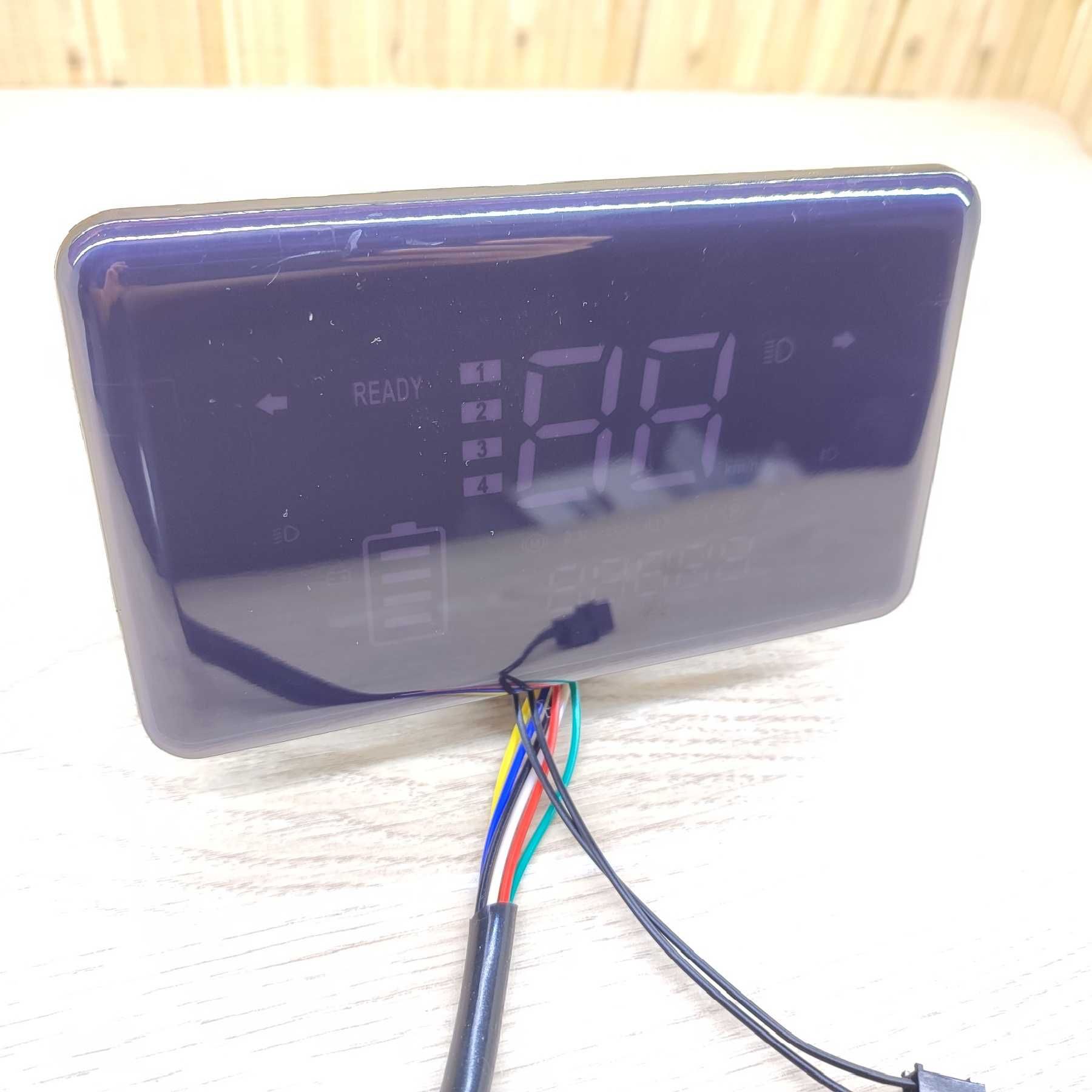

 Функции:

 Спидометр (km/h)

 Одометр (km/h)

 Вольтметр (V)

Индикация включенного указателя правого и левого поворотников

Индикация включенного дальнего света

Индикатор заряда АКБ

Индикация разряженного АКБ (мигает)

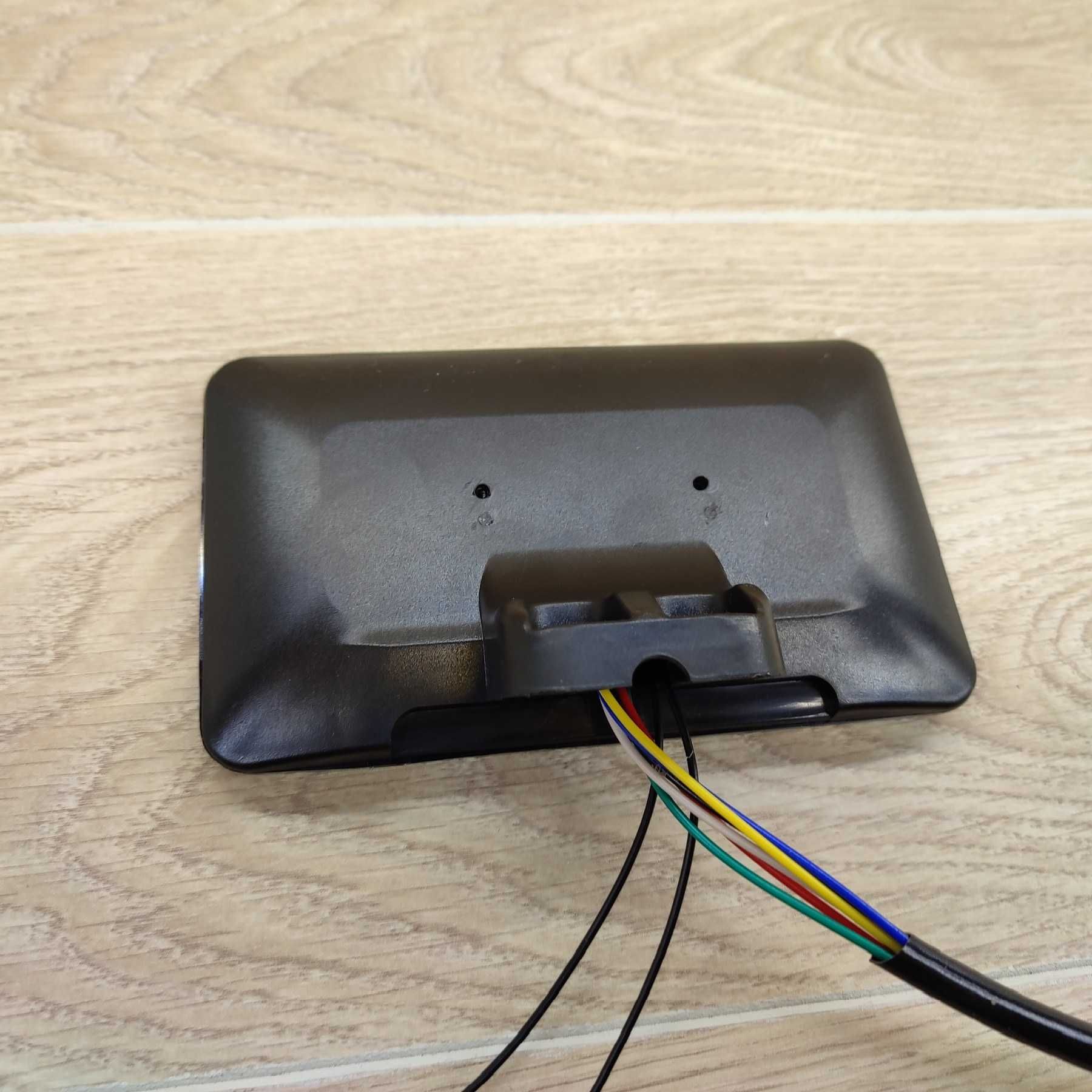

 Инструкция:

Красный провод подсоединяется к плюсу источника питания или к замку зажигания (от 12 до 90 вольт)

Черный провод подсоединяется к минусу источника питания

Синий провод – левый указатель поворота (от 12 до 90V)

Зелёный провод - правый указатель поворота (от 12 до 90V)

Желтый провод подсоединять к одной из фаз двигателя для измерения скорости

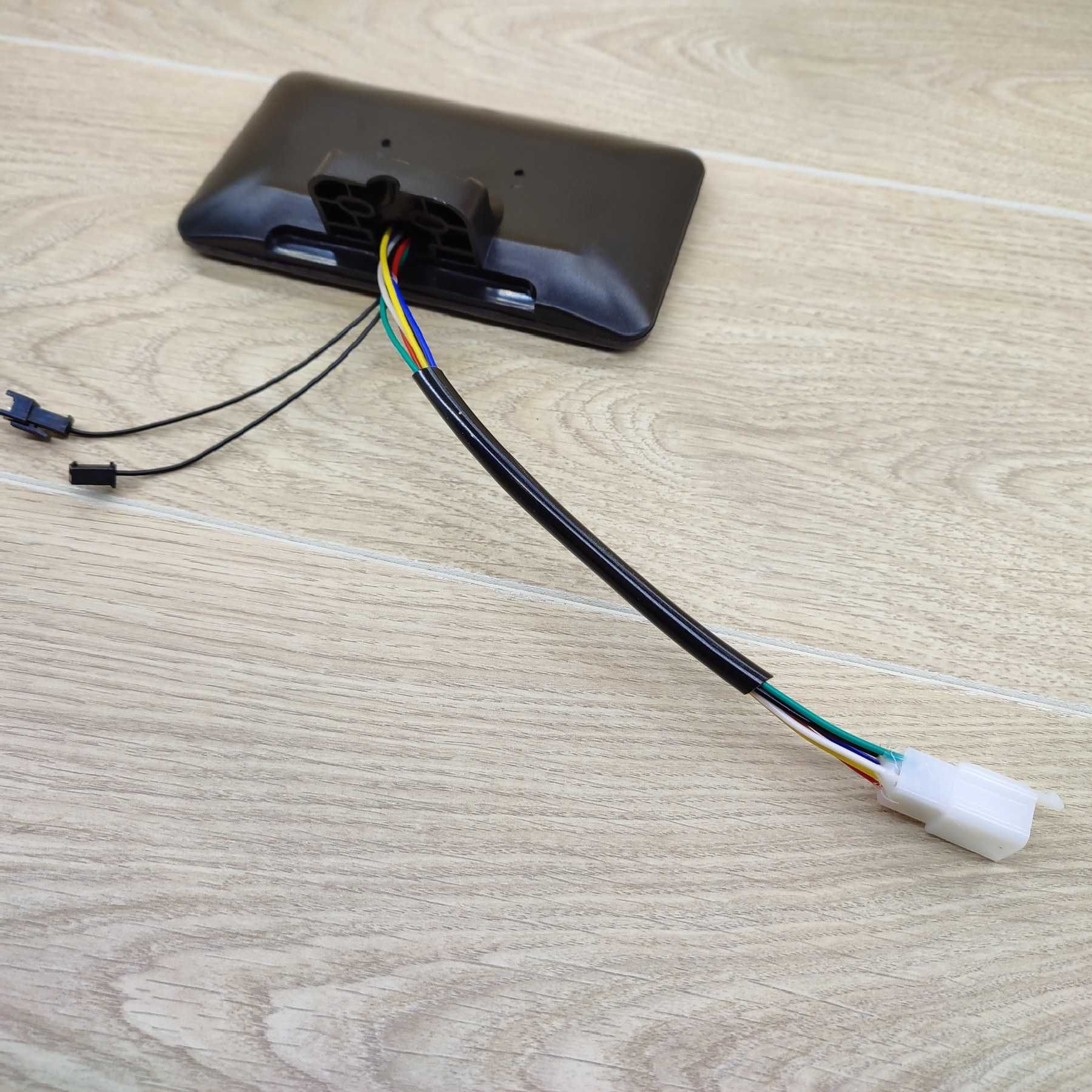

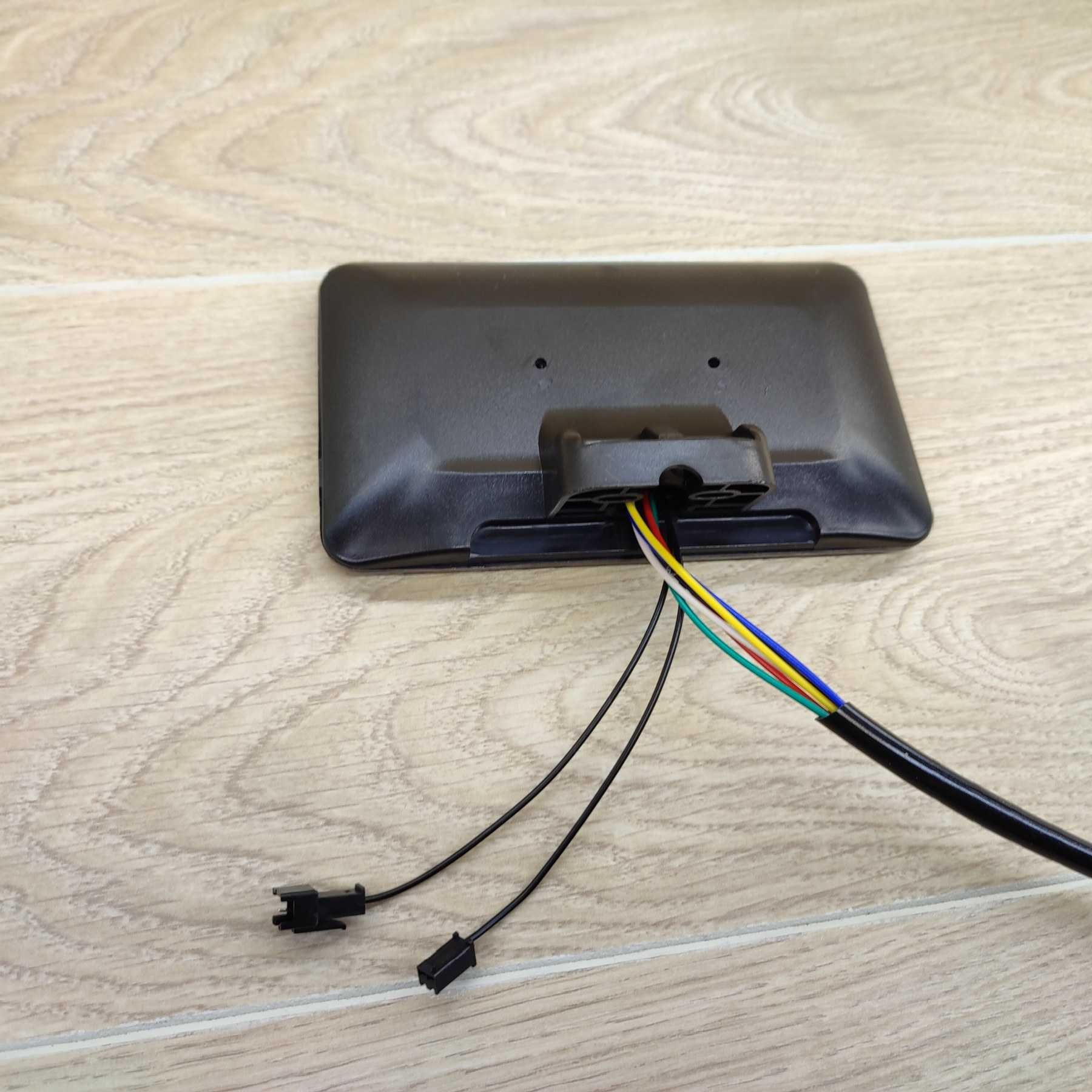

Два черных провода с разъемами соединяются вместе при работе с напряжением 60V.
При работе с напряжением 48 или 72V разъемы нужно разъединить.
