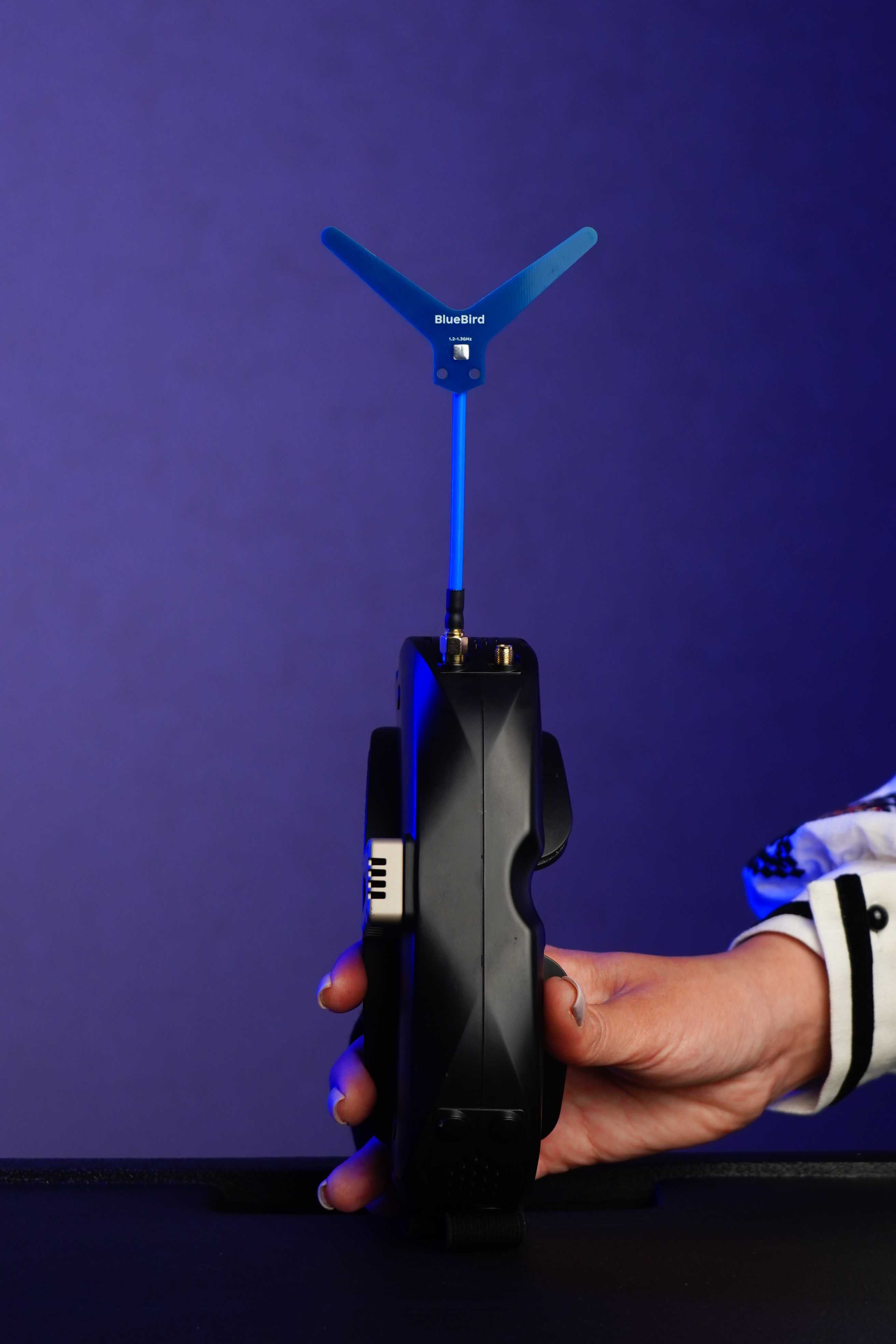

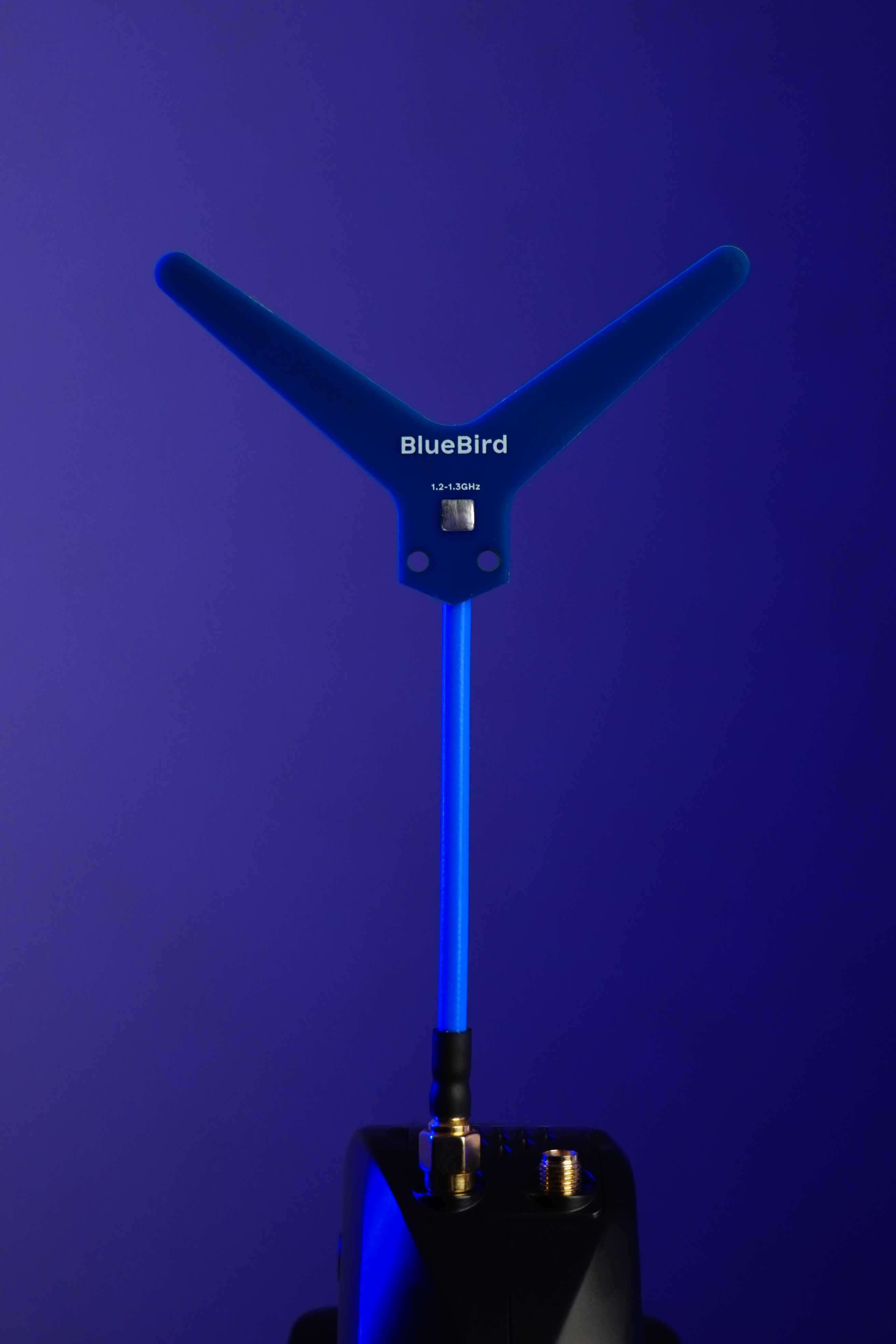

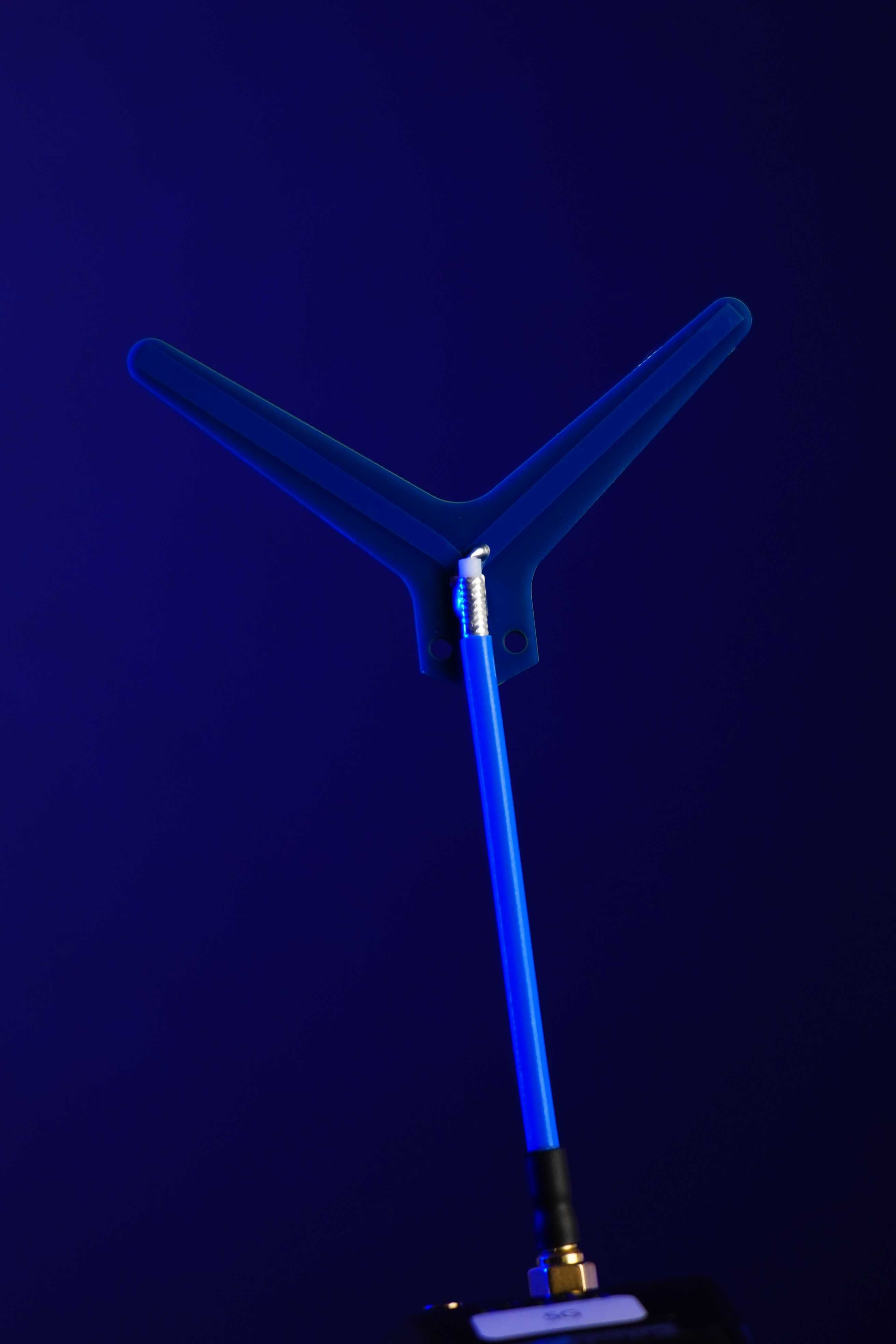

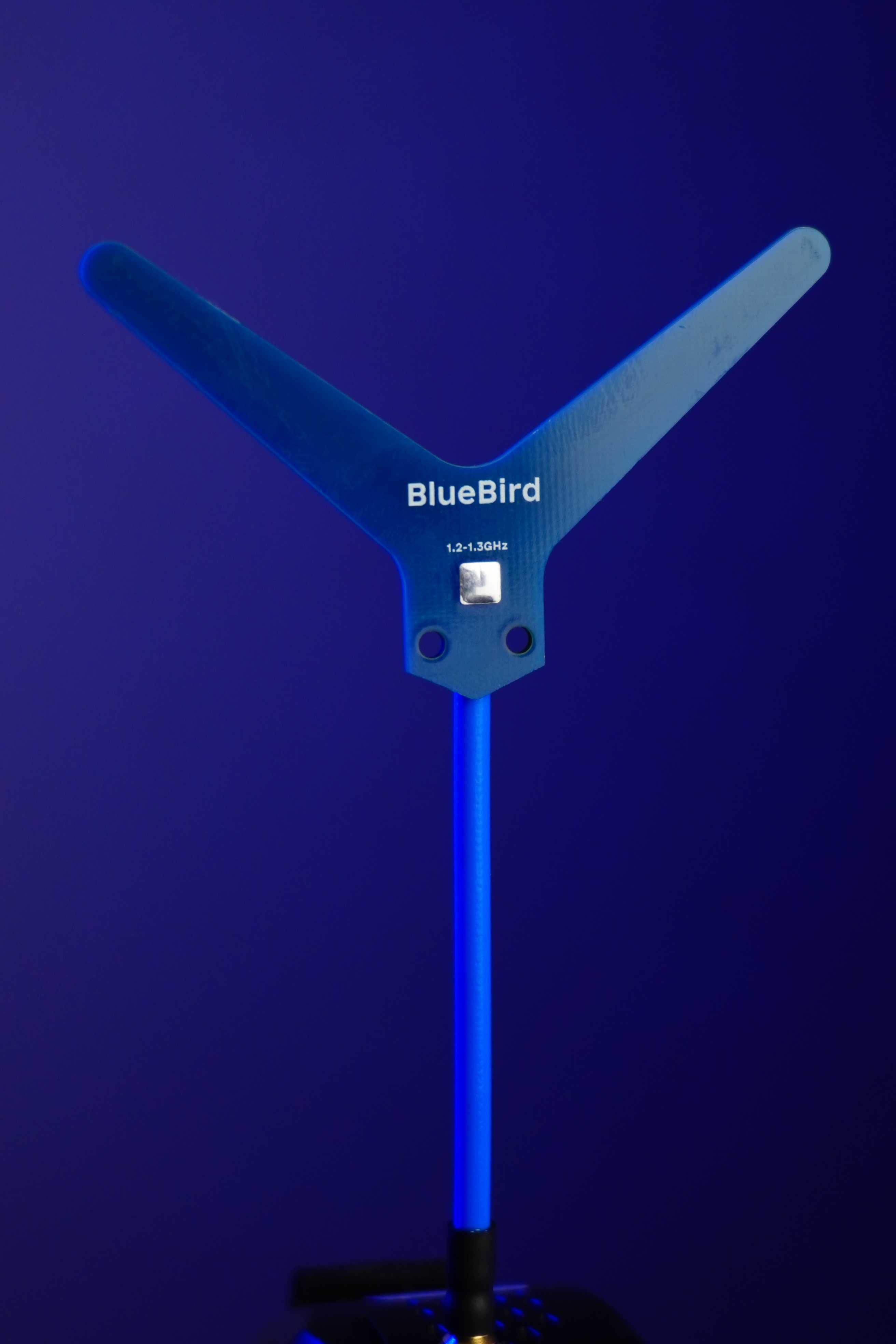

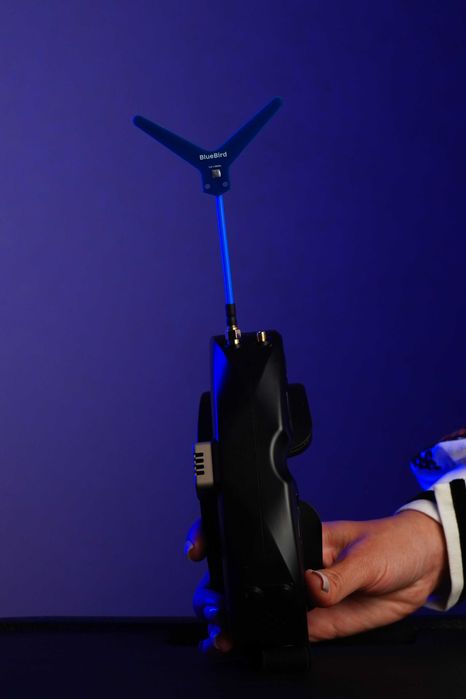

Антена PCB VeeDip 1.2 ГГц є планарною V-подібною дипольною антеною, призначеною для роботи у діапазоні частот 1150-1300 МГц. Завдяки компактному виконанню на друкованій платі з текстоліту, антена відрізняється легкою вагою, простотою монтажу та високою стабільністю параметрів у заданому діапазоні.

Призначення:
Ця модель може застосовуватись для прийому та передачі різних типів радіосигналів, включаючи відеопотоки систем дистанційного управління, телеметрії, аматорського та професійного звʼязку. Оптимізована для встановлення на безпілотні літальні апарати, мобільні ретранслятори або наземні базові станції.
Технічні характеристики:
Параметр Значення
Номінальний діапазон частот 1150 – 1300 МГц
Робоча смуга (SWR 2) 1150 – 1300 МГц
КСХ (SWR) 1.4
Тип поляризації Лінійна
Опір 50 Ом
Коефіцієнт посилення 1.2 – 1.7 dBi
Діаграма спрямованості Горизонтальна площина — квазіспрямована.
Вертикальна площина — біполярна (“вісімка”) з максимумом на 90° до осі диполя.
Роз’єм SMA male
Матеріал елементів FR4, коаксіальний кабель RG402
Діапазон температур –40°C ~ +80°C
Вага 11 г
Габарити Ширина 90 мм, висота 140 мм
