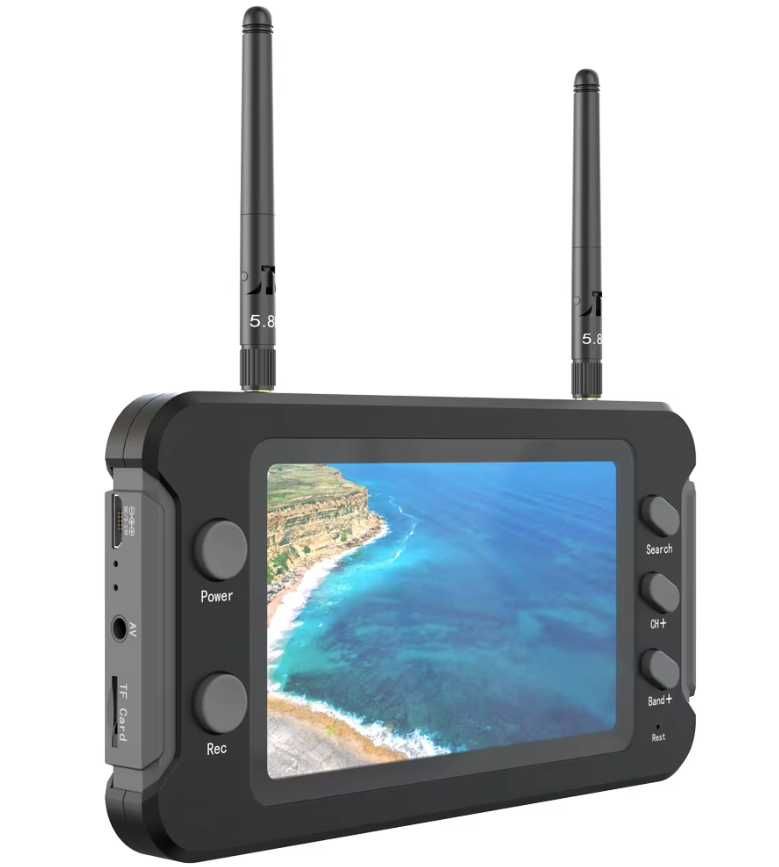

5.8G FPV портативний екран ручного
запису DVR
Особливості:
Низьке енергоспоживання
Автоматичний пошук каналу в один клік
Можна записувати будь-коли та будь-де
Прийом подвійної антени може зробити сигнал більш стабільним
Яскравий екран високої чіткості 4,3 дюйма 800*480
Вбудований надчутливий 5.8G 40-канальний приймач
Вбудований полімер високої ємності 3,7 В/1200 мАг літієва батарея
Універсальний USB-інтерфейс для заряджання
Відео в режимі реального часу, низька затримка
китайською та англійською двомовними меню
Підтримка аудіо- та відеовходу
Витратний аудіовихід (можна підключити навушники)
Підтримка зарядки напругою 5-23 В

Специфікація:
Розмір РК-екрана: 4,3 дюйма
Роздільна здатність: 800 *480
Співвідношення дисплея: 16:9
Кут огляду: повний екран
Яскравість: 500 кд/м2
Затримка відео: менше 20 мс

Інтерфейс Антена: 2*RP-SMA штифтовий отвір
USB: кабель для заряджання
AV-інтерфейс: зовнішній аудіо- та відеовхід або аудіовихід
Слот для картки: Підтримка високошвидкісної карти TF C10

Розмір запису DVR: VGA/D1/HD (є три режими опційно)
Звук відео: увімк./вимк. (опціонально)
Час запису: вимкнено/3 хвилини/5 хвилин/10 хвилин (опціонально)
Частота кадрів: 30 кадрів
Формат стиснення: MJPEG
Формат відеофайлу: AVI

Мови: англійська та китайська

Джерело живлення Адаптер живлення: DC5V/2A, підтримує широку напругу DV5-23V
Акумулятор: 3,7V/1200mAh,
після запуску DVR його можна використовувати приблизно 2,5 години Повний заряд батареї.
Відеореєстратор вимкнено, приблизно 3,5 години з повним зарядом батареї
Споживання електроенергії:
Нормальний режим: пристрій працює при напрузі 3,7 В і струмі 400 мА
Режим запису: Робочий струм пристрою становить 620 мА при 3,7 В
Максимальний зарядний струм вбудованого акумулятора 500 мА

Таблиця бездротових каналів

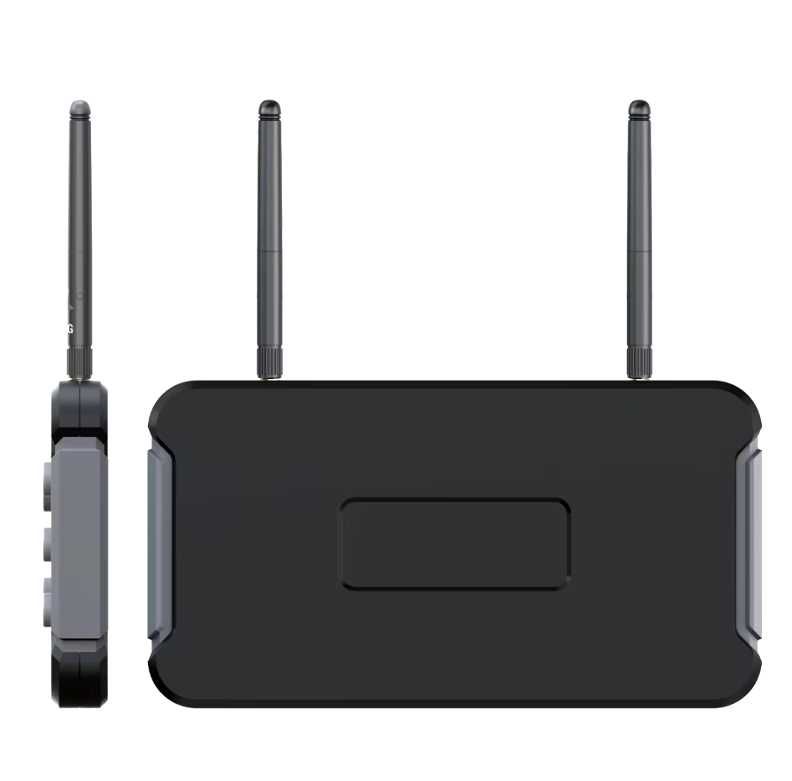

Розмір корпусу: 146*80*13 мм
Вага: 159 г (без антени)

Примітка: відеовхід неможливо записати з порту AV

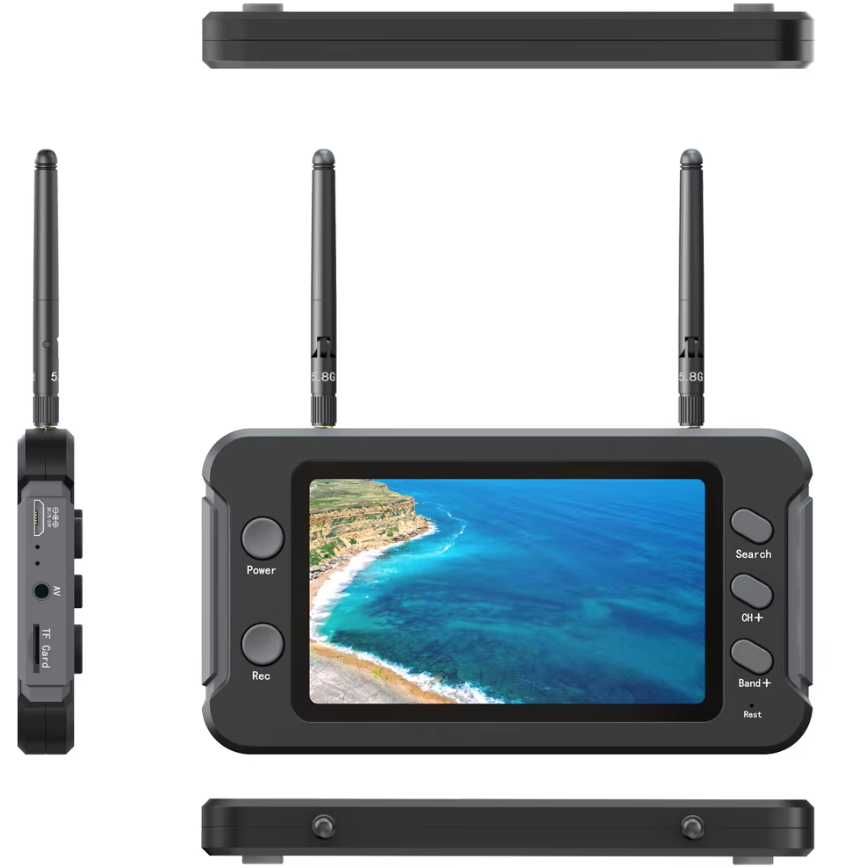

Опис клавіші:
1. Живлення: Коротко натисніть, щоб увійти в панель меню, утримуйте, щоб 2 секунди, щоб увімкнути/вимкнути.
2. Пошук: Коротко натисніть, щоб увійти в автоматичний пошук, натисніть і утримуйте протягом 1,5 секунд, щоб увійти в інтерфейс AV.
3. Rec: Коротке натискання, щоб розпочати запис, потім коротке натискання, щоб закрити запис
4. Band+: Коротке натискання, щоб увійти в частотну точку (частотна точка ABEFR циклічно перемикається)
5. CH+: Коротке натискання, щоб увійти в частотний діапазон (1-2- 3-4-5-6-7-8 діапазон частот циклічно перемикається)
6. Порт антени A: внутрішня голка
7. Порт антени B: внутрішня голка
8. AV: підтримка відеовходу та аудіовиходу.
9. DC/5-23V: зарядка Micro-USB, підтримка DC5-23V широкої напруги.
10. TF CARD: гніздо для картки TF
11. RESET: кнопка скидання
12. Індикатор заряджання: під час заряджання горить червоне світло, коли акумулятор повний, світиться зелене світло

13. Відеоіндикатор: відображає інший робочий стан

Команда меню модуля DVR :
У режимі очікування коротко натисніть кнопку живлення, щоб увійти в рядок меню.
У режимі рядка меню:
кнопка 1: параметри, які можна прокручувати.
Кнопка 2: Автоматичний пошук каналів
Кнопка 3: недійсний
Кнопка 4: Збільшити звук
Кнопка 5: Зменшити звук

Інструкції щодо відтворення:
У режимі панелі меню виберіть панель параметрів DVR, щоб увійти в режим DVR.
У режимі DVR
Кнопка 1: повернення/вихід з режиму відтворення
Кнопка 2: Видалення поточного файлу
Кнопка 3: Відтворення/Пауза
Кнопка 4: Вибір відео вперед/Регульована швидка перемотка вперед під час відтворення відео
Кнопка 5: Вибір відео назад/Регульована перемотка назад під час відтворення відео
