Датчики-реле температури ТР-1-02Х призначені для контролю, сигналізації та автоматичного двохпозиційного регулювання температури рідких і газоподібних, неагресивних до сталі і мідних сплавів середовищ (хладони, масло, повітря та ін).

Прилади не розраховані на роботу:

у вибухонебезпечних приміщеннях;
у середовищах, що містять їдкі гази і пари в концентраціях, що руйнують основний метал і ізоляцію приладу.


Прилади працездатні в умовах:



температури навколишнього прилад повітря від -15 до +50°С;
відносній вологості повітря до 95% при температурі 35°С;
при зміні барометричного тиску в межах від 84 до 113 кПа (від 630 до 850 мм рт. ст.);
вібрації з частотою 25 Гц і амплітудою до 0,3 мм.


Верхня позначка шкали уставок повинна відповідати температурі — 20°С, не вище; нижня позначка повинна відповідати температурі 10°С, не нижче.

Шкала уставок приладу ТР-1-02ХП повинна мати оцифровану позначку 4°С. Основна допустима похибка на цій позначці повинна бути ±1,2°С.

Мінімальна зона нечутливості на уставці 10°С не повинна перевищувати 2,2°С, на уставці — 20°С не повинна перевищувати 4°С.

Максимальна зона нечутливості на уставці — 20°С повинна бути не менше 21°С.

Регульована зона нечутливості повинна бути не менше 6°С.

Розкид спрацьовувань приладів не повинна перевищувати 0,5°С при температурі навколишнього повітря (20±5)°С і вологості від 30 до 80%.

Зміна похибки спрацьовування приладів, викликане відхиленням температури навколишнього повітря від температури (20±5)°С на кожні 10°С зміни температури, не повинно перевищувати 0,5°С.

Опір ізоляції електричних ланцюгів приладів відносно корпусу повинно бути:



не менше 20 МОм при температурі навколишнього повітря (20±5)°С і відносній вологості не більше 80%;
не менше 5 МОм при температурі 50°С і відносній вологості до 80%;
не менш 1 МОм при температурі 35°С і відносній вологості до 95%.


Ізоляція між електричними ланцюгами і корпусом приладів повинна витримувати без пробою, поверхневого перекриття і корони протягом однієї хвилини дію випробувальної напруги 1500 В практично синусоїдальної форми частотою 50 Гц при температурі (20±5)°С, вологості навколишнього повітря до 80%.

Комутована потужність контактного пристрою приладів повинна бути:


380 В змінного струму — до 150 В•А (при Cosφ≥0,6);
220 і 127 В змінного струму — до 300 В•А (при Cosφ≥0,6);
220 В постійного струму — до 30 Вт.


Довжина з'єднувального капіляра повинна бути 1,5 м.

Маса приладів — не більше 0,7 кг.

Пристрій і робота приладу.

Принцип дії приладів заснований на залежності тиску насичених парів низкокипящей рідини (наповнювача), укладеної в герметично замкненій термосистеме, від температури контрольованого середовища.

Зміна температури середовища, навколишнього термобаллон, сприймається наповнювачем і перетвориться в зміну тиску, яке передається через сильфон на важільний механізм і перемикаючий пристрій приладів, що замикає і який розмикає контакти електричного кола.

Вузли та деталі механізму приладів змонтовані в тристінною корпусі 16, виконаних з листової сталі.

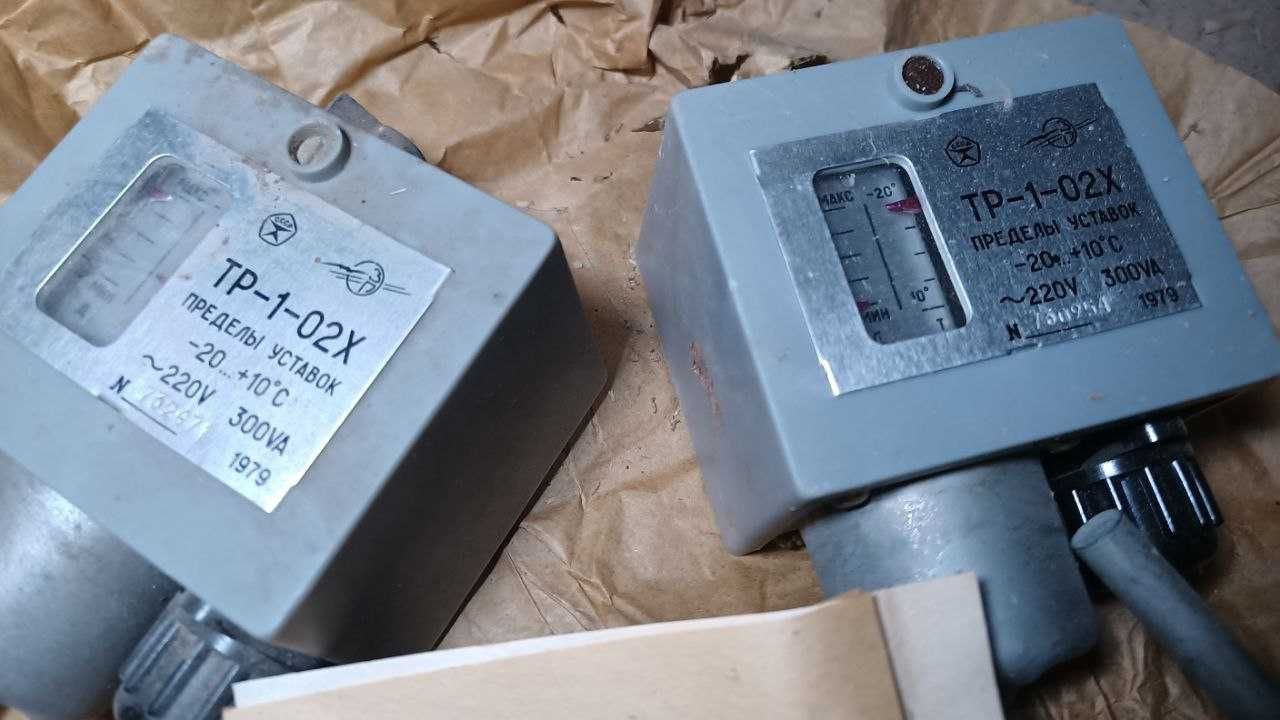

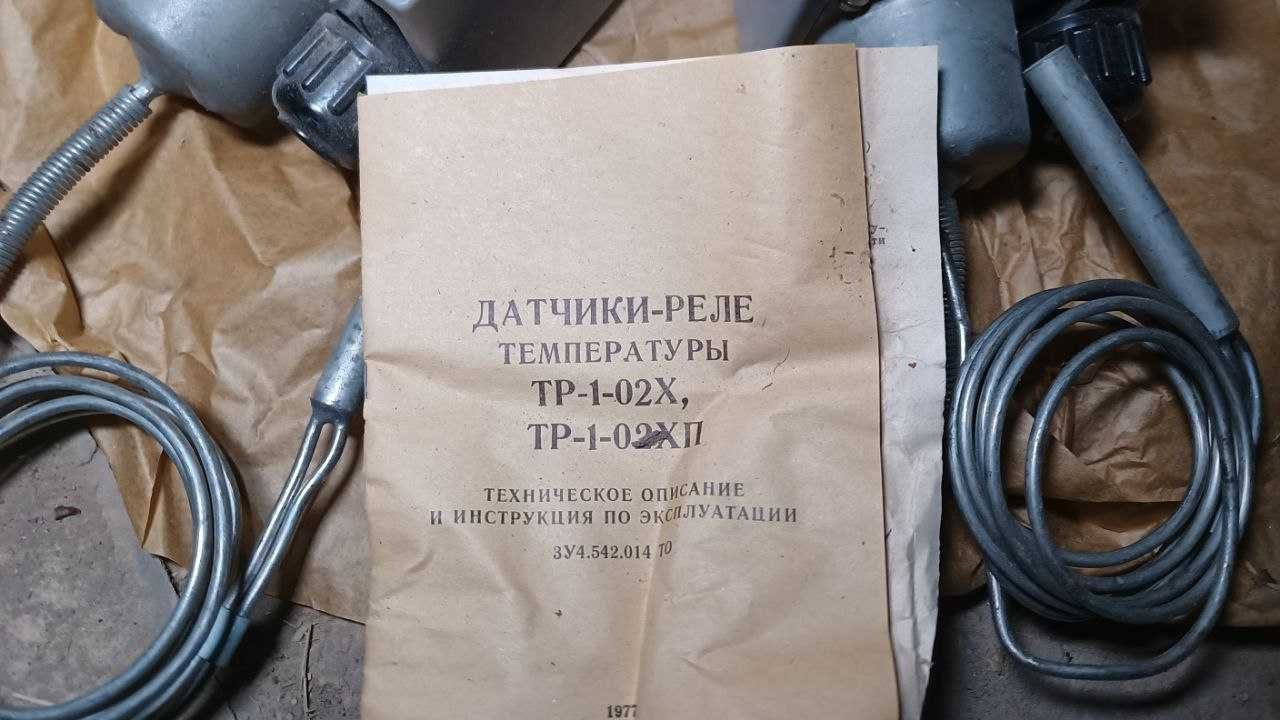

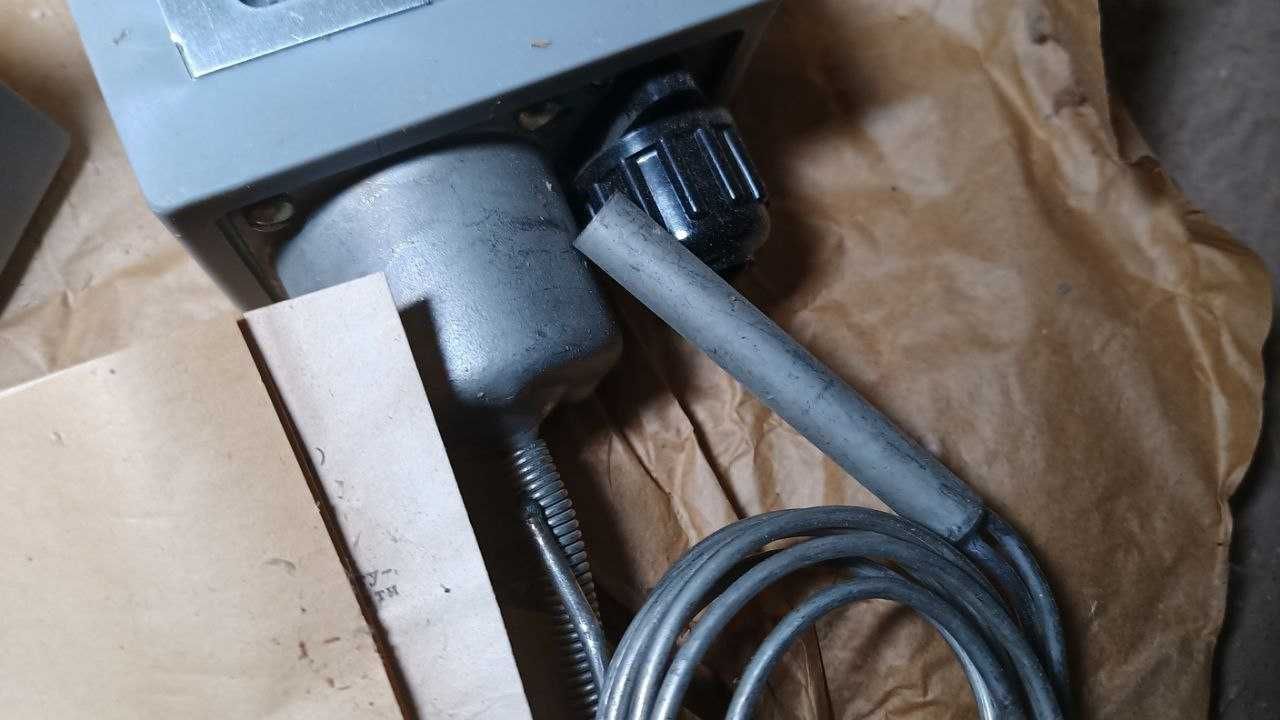

Не перевірялись, все по фото. Були замотані в бумазі на горищі.
