C520M-виртуальный двухканальный USB-осциллограф с возможностью управления посредством Android-cмартфона, обладает полосой 20 МГц, выборкой 50 МВ/с, памятью до 5М точек, функциями декодирования сигналов на шинах I2C, RS232, RS484, CAN.

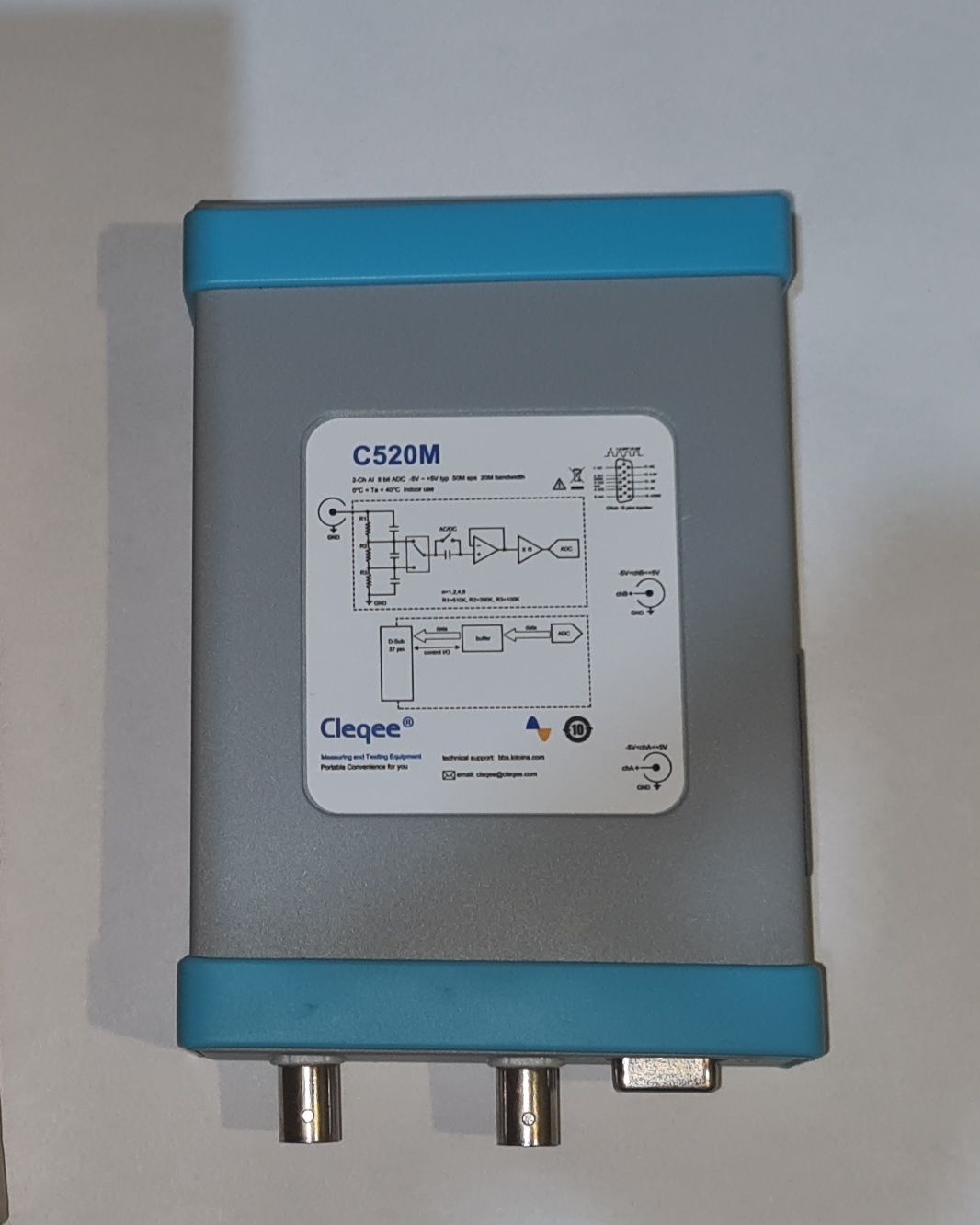

C520M - USB-осциллограф 20МГц с возможностью управления через Android смартфон.

Особенности виртуального осциллографа C520M:

• Разрешение АЦП: 8 бит – 13 бит

• Поддержка: Windows XP, Win 7, Win 8.1, Win10 (32 bit и 64 bit).

• Режим измерений, курсорные измерения, автоматические измерения

• Расширенный объём памяти: 5 М точек

• Анализатор спектра (БПФ): до 16k точек

• Встроенный DDS-генератор произвольных форм сигналов, и логический анализатор (только в модели C520X)

• Управление посредством Android- смартфона.


Технические характеристики USB-осциллографа C520M:

• Количество каналов / полоса: 20 МГц

• Импеданс аналоговых каналов: 1 МОм, 25 пФ

• Режимы входа: открытый DC, закрытый АС, заземление

• Диапазон измерения напряжения: 20 мВ – 2 В/дел.

• Диапазон временной развёртки: 50 нс – 2,0 с/дел.

• Скорость выборки АЦП / разрядность: 50 МВ/с / 8 -13 бит

• Объем памяти: 512 точек, разрешение: ≤1 нс/дел.
1k точек, разрешение: 4 нс/дел.
2k точек, разрешение: 20 нс/дел.
32k точек, разрешение: 0.2 мкс - 5 мкс/дел.
64k точек, разрешение: 10 мс/дел.
256k точек, разрешение: 100 мс/дел.
512k точек, разрешение: 200 мс/дел.
1M точек, разрешение: 0.5 с/дел.
2M точек, разрешение: 1 с/дел.
5M точек, разрешение: 2 с/дел.

• Режим синхронизации: авто / норм / ждущий

• Условия захвата: фронт, нарастающий фронт, ниспадающий фронт

• Декодирование: I2C, RS232, RS484, CAN.

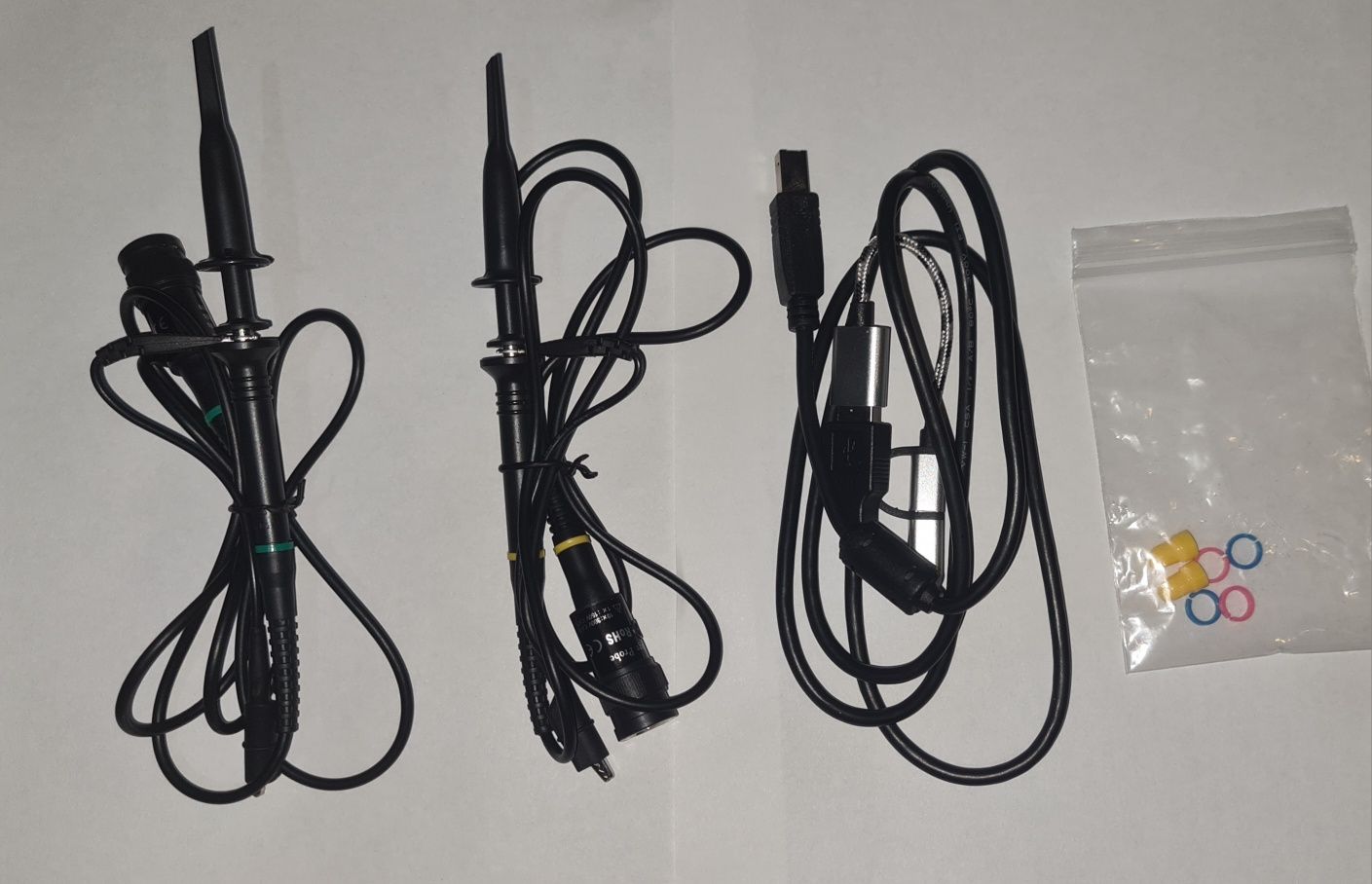

Стандартная комплектация осциллографа C520M:

• Виртуальный осциллограф C520M - 1 шт. • Щупы осциллографические c делителем 1:1 / 1:10 - 2 шт. • Кабель USB - 1 шт. • Руководство пользователя - 1 шт.
