Технічні характеристики

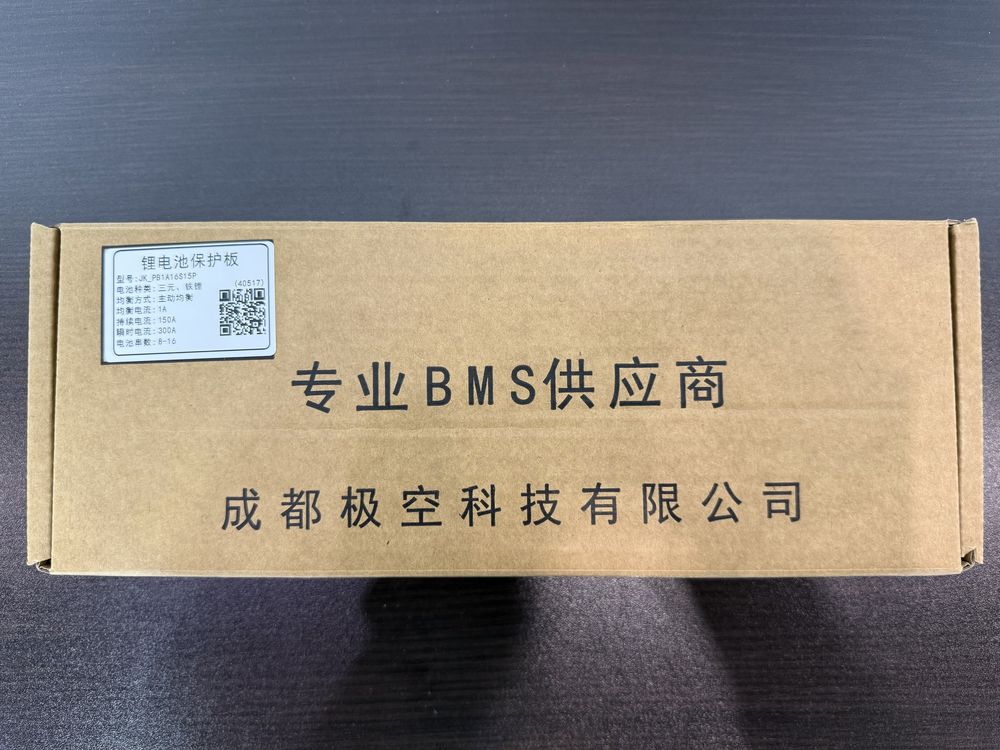

Модель B1A16S15P
Кількість елементів для Li-ion 7S~16S
Кількість елементів для Lifepo4 8S-16S (8S, 12S, 16S)
Кількість елементів для LTO 14S
Тип балансира Активний балансир
Струм балансування 1 А
Опір головного ланцюга MOSFET 0,65 мОм
Номінальний струм заряду 150 А
Номінальний струм розряду 150 А
Піковий струм розряду 300 А
Захист від перевантаження струмом 10 A-150 А регульований
Підключення комірок Загальний порт
Шкала напруги одного осередку 1-5 В
Точність напруги ±5 мВ
Напруга захисту від перезаряджання 1,2 В - 4,35 В регульована
Напруга скасування захисту від перезаряджання 1,2 В - 4,35 В регульована
Час спрацьовування захисту від перевантаження струмом 2 с - 120 с регульований
Напруга захисту від перерозряду 1,2 В - 4,35 В регульована
Напруга скасування захисту від перерозряду 1,2 В - 4,35 В регульована
Кількість датчиків температури 4
Захист від перегріву Так
Захист від короткого замикання Так
Світлодіодна індикація рівня заряду і стану роботи акумуляторного складання Так
Вимірювання ємності елемента акумуляторної складання Так
Функція Bluetooth Додаток для Android та IOS
Дистанційне керування RS485 Підтримує
Додаткові порти зв’язку RS232 / RS485 / CAN
Розмір 162 мм × 102 мм × 20 мм
Діапазон робочих температур -30°C ~ 70°C
Підігрів плати Є

Суперконденсаторна Плата Захисту з Активним балансиром 2A
BMS для всіх літієвих акумуляторів

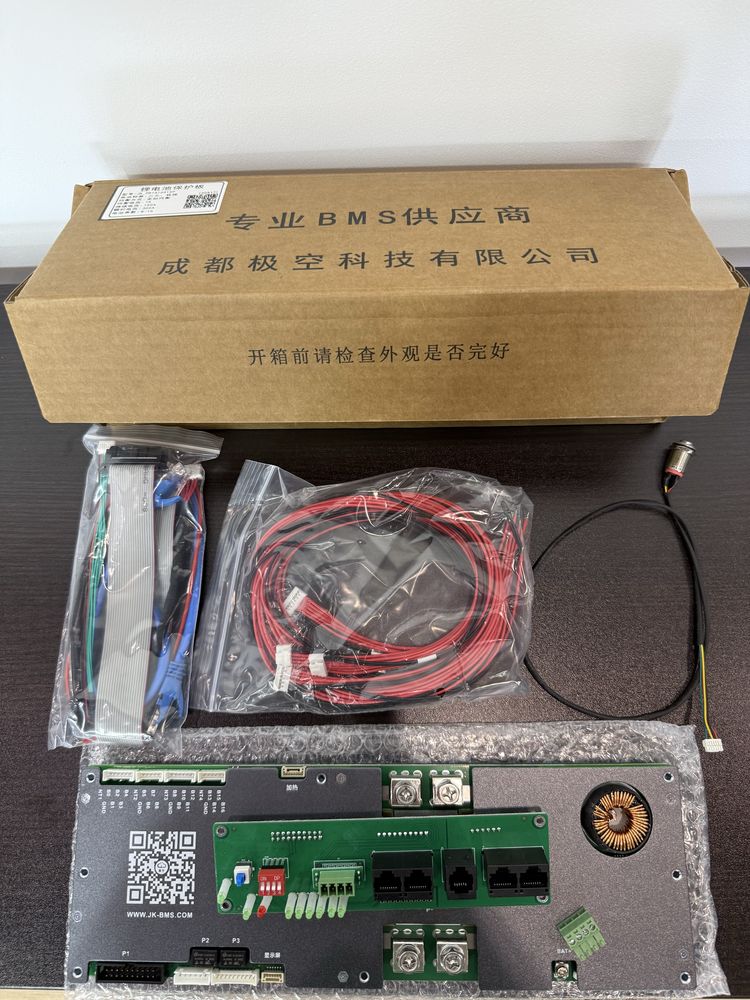

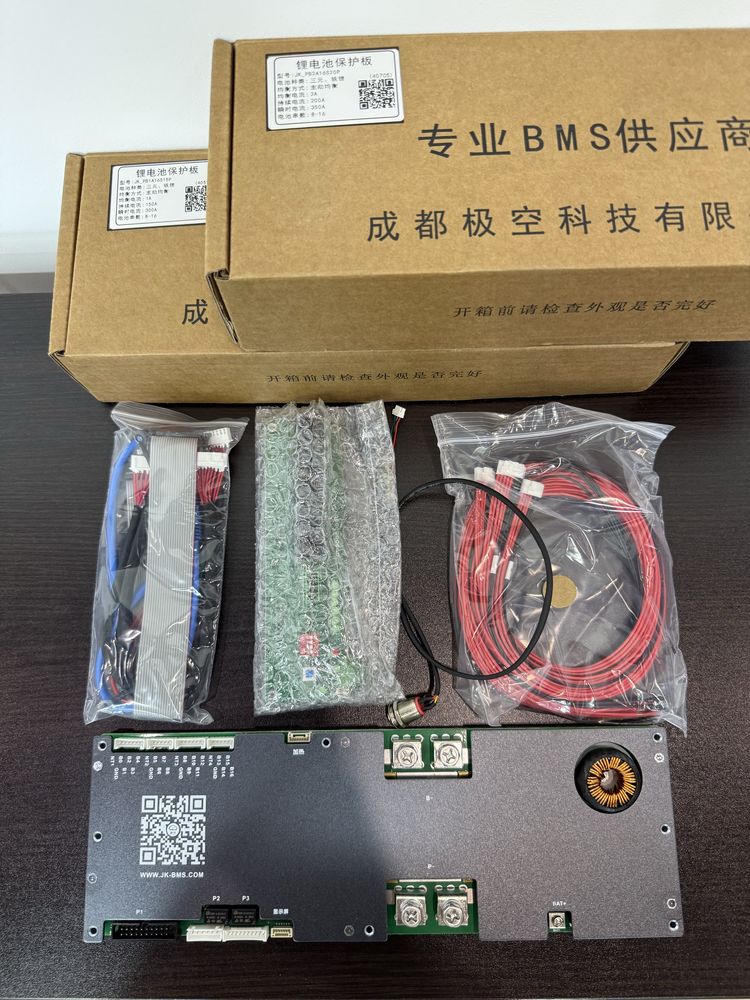

Інверторна Смарт БМС Smart BMS JIKONG 7-16S 200A (Peak 350A) Активний балансир 2A (JK-PB2A16S20P)

BMS симетрична

Струм розряду: 200А (Піковий 350А)

Струм заряду: 200А

Струм балансування: 2A

Підключити до плати можна різну кількість комірок залежно від типу елементів

Літій-іонний акумулятор (Li-ion) від 7 і до 16 послідовно з'єднаних комірок
З максимальною напругою однієї комірки 4.2V

Літій-залізо-фосфатний акумулятор (LiFePO4, LFP) від 8 до 16 послідовно з'єднаних комірок
З максимальною напругою однієї комірки 3.65V

Літій-титанатний акумулятор (LTO) від 12 до 16 послідовно з'єднаних комірок
З максимальною напругою однієї комірки 2.8V

Усі параметри налаштовуються у додатку смартфона

Розміри плати JIKONG (JK-PB2A16S20P): Довжина 300мм Ширина 100мм Висота 18мм

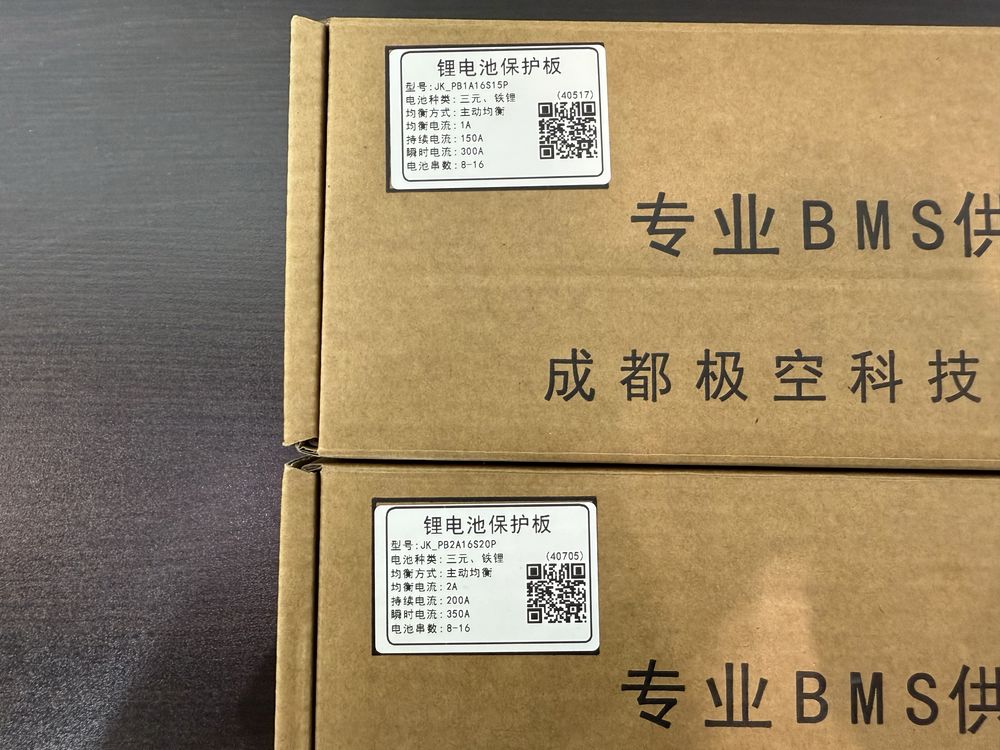

Цена - JK_PB2A16S20P = 3700грн
JK_PB1A16S15P = 2900грн
