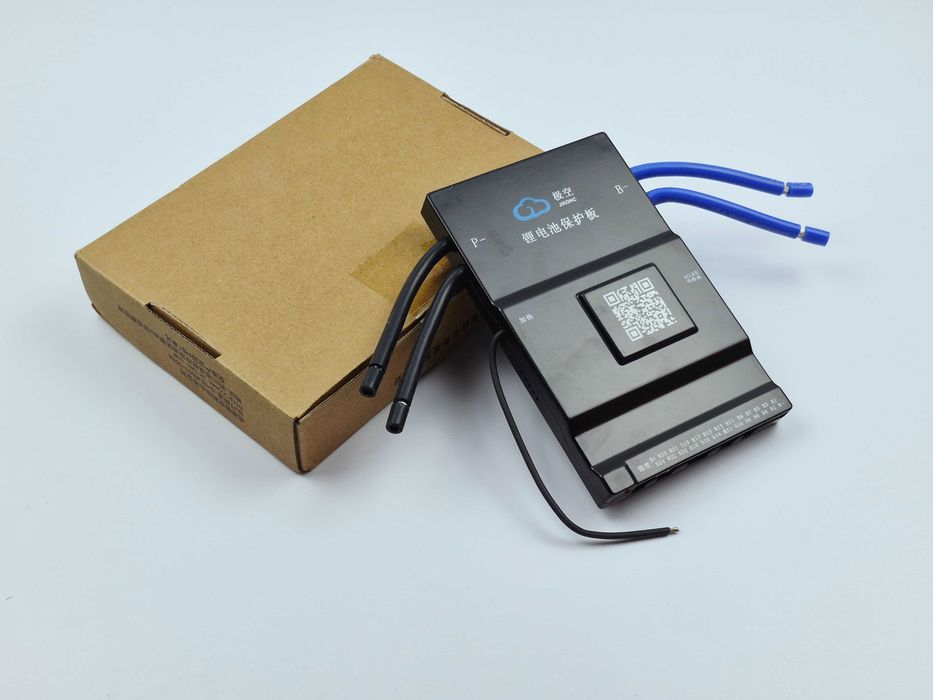

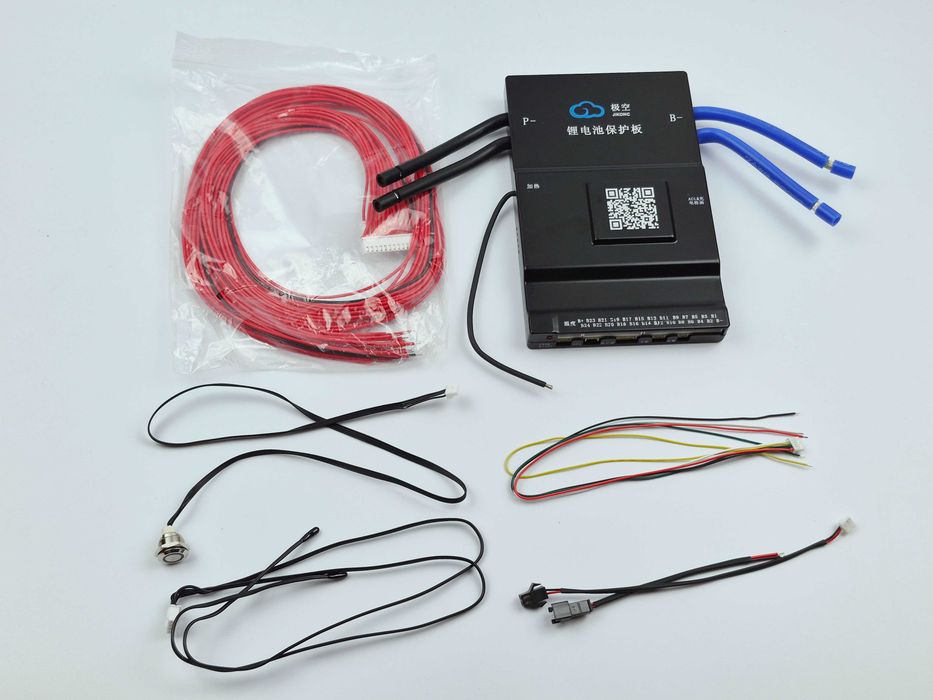

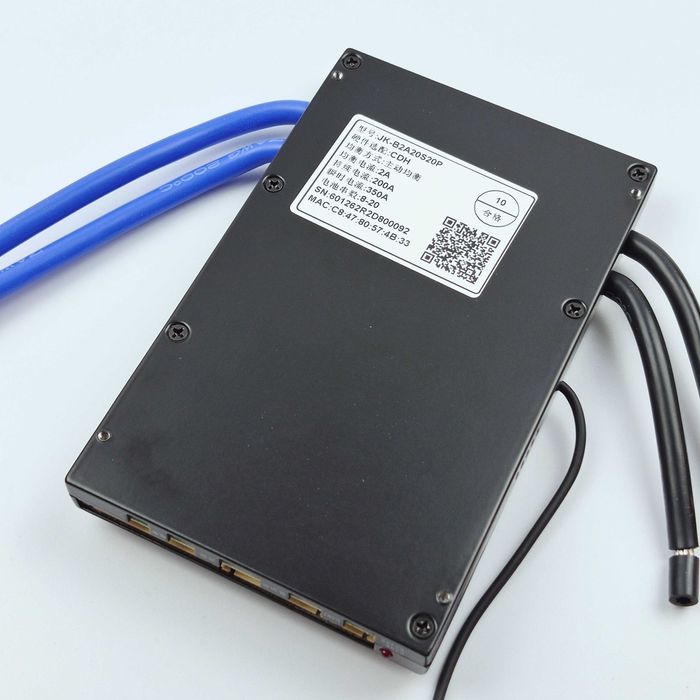

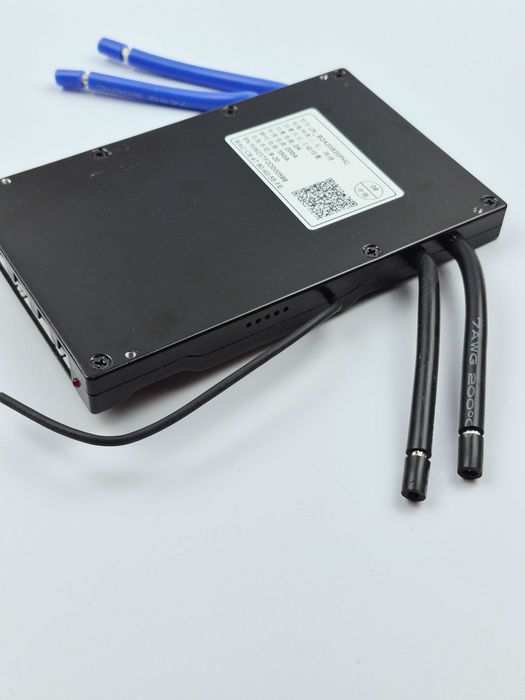

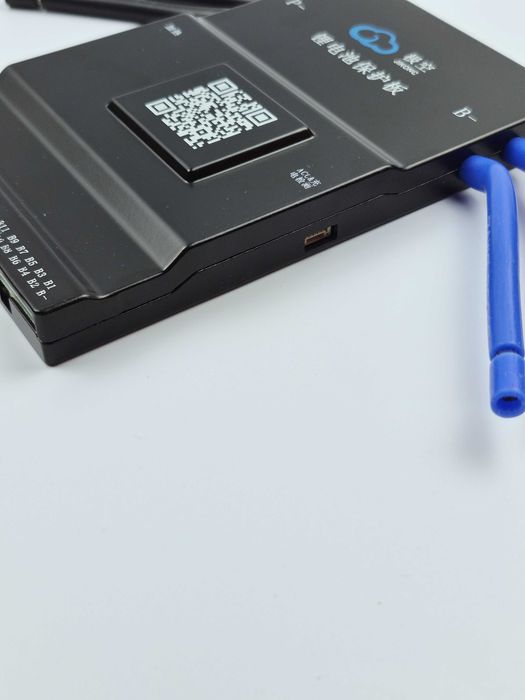

Smart BMS JK-B2A20S20P-HC — інтелектуальна плата керування та захисту акумуляторних збірок на основі LiFePO4, Li-ion і LTO. Модель розрахована на номінальний струм заряду та розряду до 200 А, що дозволяє використовувати її у потужних акумуляторних системах.
Плата оснащена системою активного балансування зі струмом до 2 А, Bluetooth для бездротового моніторингу та налаштування, CAN-інтерфейсом для обміну даними, а також окремим роз'ємом для підключення нагрівального елемента.

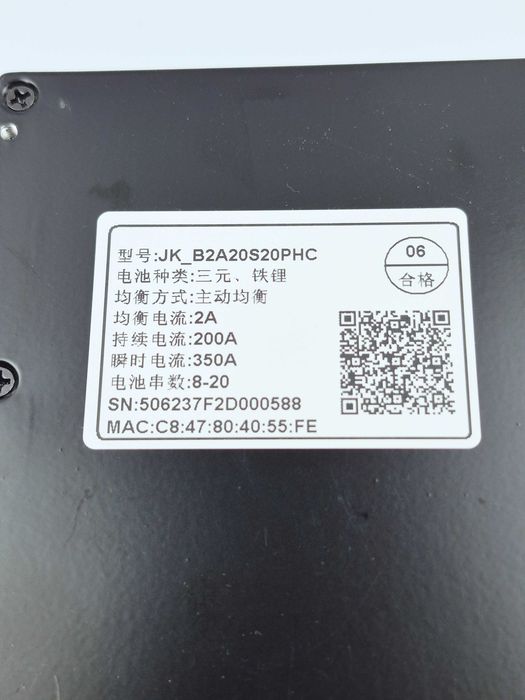

Технічні характеристики

Li-ion: 7S–20S
LiFePO4: 8S–20S
LTO: 12S–20S
Тип балансування: активне
Струм балансування: до 2 А
Номінальний струм заряду: 200 А
Номінальний струм розряду: 200 А
Максимальний піковий струм розряду: до 350 А
Діапазон налаштування захисту за струмом: 10–200 А
Опір MOSFET у головному ланцюзі: 0,47 мОм
Тип підключення: загальний порт
Діапазон вимірювання напруги комірки: 1–5 В
Точність вимірювання напруги: ±3 мВ
Захист від перезаряду: 1,2–4,35 В, регульований
Відновлення після перезаряду: 1,2–4,55 В, регульоване
Захист від перерозряду: 1,2–4,35 В, регульований
Відновлення після перерозряду: 1,2–4,35 В, регульоване
Час спрацювання захисту за струмом: 2–120 с
Кількість температурних датчиків: 2 шт.
Бездротовий інтерфейс: Bluetooth
Підтримка мобільних платформ: Android, iOS
Додаткові інтерфейси: CAN, роз'єм для нагрівального елемента
Розміри: 162 × 102 × 20 мм
Робоча температура: від -30 °C до +70 °C

Основні функції

Активне балансування з передачею енергії від комірок із вищою напругою до комірок із нижчою.
Постійне вирівнювання напруги між комірками як під час заряджання, так і під час розряджання акумулятора.
Захист акумуляторної збірки від короткого замикання.
Захист від перезаряду з можливістю налаштування граничної напруги.
Захист від перерозряду з регулюванням необхідного порога спрацювання.
Захист від перевищення допустимого струму з можливістю налаштування.
Контроль температури акумуляторної збірки та захист від перегріву.
Контроль низької температури та керування підключеним нагрівальним елементом.
Контроль правильності підключення балансувальних проводів і виявлення їх обриву.
Моніторинг параметрів акумулятора та налаштування BMS через мобільний застосунок.
Передача та отримання даних через CAN-шину.

Переваги

Smart BMS JK-B2A20S20P-HC поєднує високий номінальний струм до 200 А, активне балансування до 2 А та розширені функції захисту акумуляторної збірки.
Підтримка Bluetooth і CAN забезпечує зручний контроль та налаштування параметрів, а спеціальний роз'єм для нагрівального елемента дозволяє використовувати BMS у системах, де необхідний контроль температури акумулятора. Плата сумісна з акумуляторними збірками Li-ion, LiFePO4 та LTO з конфігураціями до 20 послідовно з'єднаних елементів.
