Источник питания для гальванических ванн серия Smart GVI\XXX V7
Назначение
• Выпрямители серии Smart GVI предназначены для оснащения гальванических цехов и участков, современным энергосберегающим оборудованием с высокочастотным преобразованием энергии, оптимально подходящим для тяжелых условий гальванического производства.
Выпрямители обеспечивают преобразование переменного тока трехфазной сети напряжением 220 В в постоянный и предназначены для:
• питания постоянным током гальванических или электролизных ванн;
• станков электрохимической обработки металлов;
• других потребителей, которых удовлетворяют технические характеристики выпрямителей.
Достигнуты следующие значения показателей энергосбережения:
• коэффициент полезного действия (к.п.д.) не менее – 92 %
• коэффициент мощности – более 0,85. Управление
Источник питания серии Smart GVI может управляться одним из способов:
 со встроенного пульта управления;
 удаленно с пульта управления, подключенного к ЗРУ через цифровой интерфейс RS485;
 удалённо с компьютера, подключенного к ЗРУ через цифровой интерфейс USB или через цифровой интерфейс RS485;

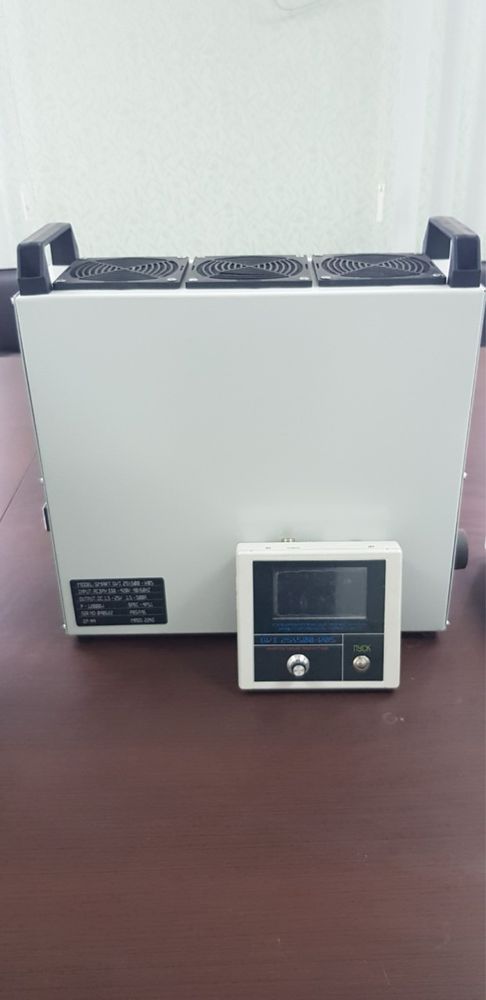

Источник питания стандартно имеет встроенный пульт управления. Устройство комплектуется удаленным пультом по желанию Заказчика.
Пульт управления имеет:
 Цветной сенсорный графический дисплей с подсветкой для вывода информации, отображения меню и всех необходимых параметров работы;
 светодиодный индикатор состояния (работа, готовность, авария);

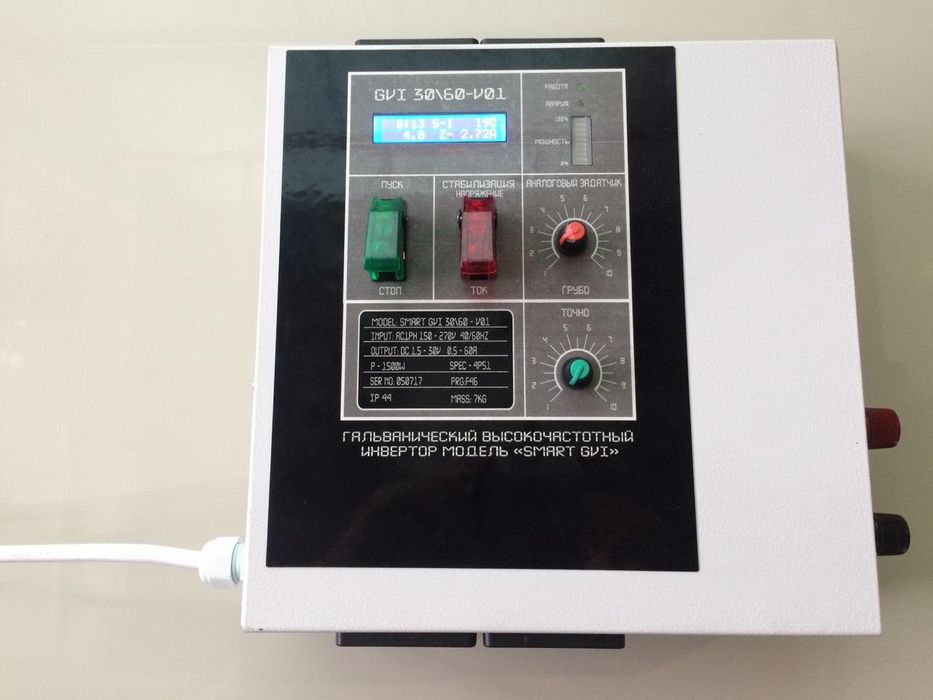

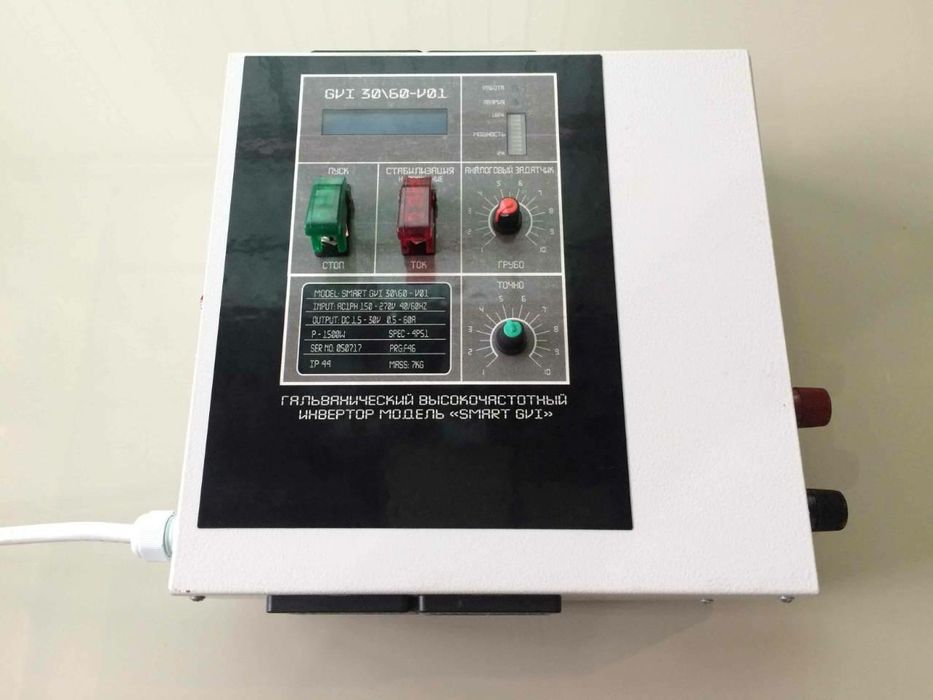

Внешний вид пульта GVI
Окно пульта «Настройки»

Окно пульта «Предустановленные профили»

Рабочее окно режима «Работа»


Окно пульта «Статистика общая»


Основные преимущества промышленных источников питания серии GVI:
- Легкость и компактность
По сравнению с классическими источниками питания габариты и вес данного устройства в несколько раз ниже, что снижает затраты по установке и эксплуатации.
- Многопрофильность
Источник питания работает в режиме стабилизации: ток\напряжение\мощность.
- Оптимизация эффективности
Источник питания обеспечивает постоянные заданные выходные параметры во время колебаний питающей сети +\- 20%, гарантируя постоянный и оптимизированный ток.
- Экономия
За счет высокочастотного преобразования устройство имеет высокий КПД (около 92%), что позволяет значительно экономить на электроэнергии.
Отсутствие больших токов в момент включения питания позволяет снизить требования к
кабельному и защитному оборудованию.

- Подробная информация о работе
Графический LCD дисплей сопровождает процесс работы ясными и четкими сообщениями.
Основные параметры работы (ток, напряжение, отданные в нагрузку Ач, время работы) отображаются на экране в цифровом и графическом виде.
История последних 1000 режимов работы доступна из меню.
Все возникающие аномалии и аварийные ситуации быстро и четко определяются и подробно описываются.

Функциональные особенности
• Программно обеспечивается оптимальный режим работы
• Возможность автоматического формирования выходной характеристики
• Постоянный контроль наличия контакта с нагрузкой;
• Обеспечение высокой точности измерения за счет раздельной реализации силовой и измерительной цепи;
• Возможность создания циклических программ работы;
• Автоматическое окончание работы по заданному времени или по емкости Ач отданных в нагрузку;
• Текущий контроль измеряемых параметров (тока, напряжения, температуры), подсчет ёмкости;
• Возможность создания программной базы данных для часто используемых программ работы;
• Отображение результатов работы в табличной и графической форме;
• Стабилизация тока, напряжения, мощности
• Цифровая установка значения стабилизируемой величины
• Хранение в памяти последнего режима работы (функция «STORE SET»)
• Автоматический перезапуск текущего режима работы после аварийного отключения электропитания (функция «AUTOSTART»)
• Простота управления, интуитивно понятный русифицированный интерфейс выводимый на графический индикатор, защита от некорректных действий пользователя
• Силовая часть инвертор на базе IPM модулей MITSUBISHI
