DC-DC перетворювач XY6509X 12–72V → 0–65V 9A 585W з дисплеєм, MPPT та захистом
   XY6509X — це сучасний високоточний понижувальний DC-DC модуль лабораторного типу, що підтримує стабілізацію напруги (CV) та струму (CC), функцію MPPT для сонячних панелей і цифрове керування через інтерфейс MODBUS. Завдяки потужності до 585 Вт, точній індикації та широкому діапазону вхідних і вихідних параметрів, він ідеально підходить для живлення, тестування, зарядки та лабораторних застосувань.

Особливості:
- Підтримка серійного зв’язку за стандартом MODBUS, що дозволяє підключення до ПК, мікроконтролерів або PLC.
- Функція MPPT (Maximum Power Point Tracking) забезпечує ефективне використання енергії сонячних панелей.
- Великий LCD-дисплей 38×29 мм з чітким, контрастним шрифтом і зручною структурою інтерфейсу.

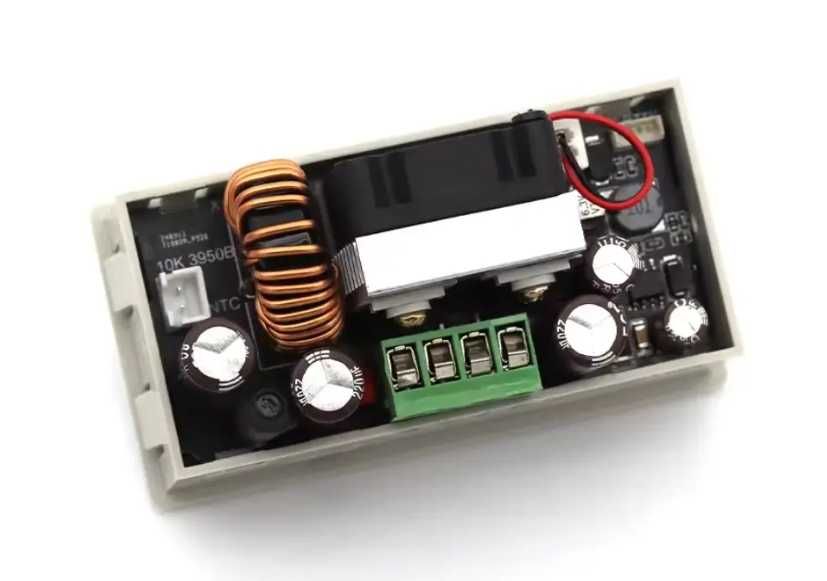

- Позолочена друкована плата — висока провідність, антикорозійна стійкість і тривалий термін служби.
- Корпус з вогнетривкого пластику, виготовлений методом лиття під тиском із подвійною системою фіксації плати.
- Високоточний зовнішній кварцовий генератор для коректного відліку часу й підрахунку ємності/енергії.
- Потужний 48-вивідний MCU-контролер із частотою 64 MHz забезпечує високу швидкість обробки даних.
- Підтримка оновлення прошивки та широкі можливості налаштування параметрів захисту.
- М’який старт, що зменшує пускові струми при підключенні навантаження.
- Компактні розміри та професійний промисловий дизайн для тривалої експлуатації.

Переваги:
- Висока точність регулювання напруги та струму.
- Підтримка MPPT — оптимальне використання сонячної енергії.
- Захист від перевантаження, короткого замикання, перегріву та зворотної полярності.
- Зручний інтерфейс і наочний екран для контролю параметрів у реальному часі.
- Можливість інтеграції у складні системи керування або автоматизації через MODBUS.

Застосування:
- Лабораторні стенди, дослідження, експериментальні установки.
- Зарядка акумуляторів (Li-Ion, свинцевих, NiMH) з контролем ємності.
- Використання в системах сонячного живлення завдяки MPPT.
- Тестування електронних пристроїв і живлення схем.
- Як частина систем керування живленням у промислових рішеннях.

Опис інтерфейсів:

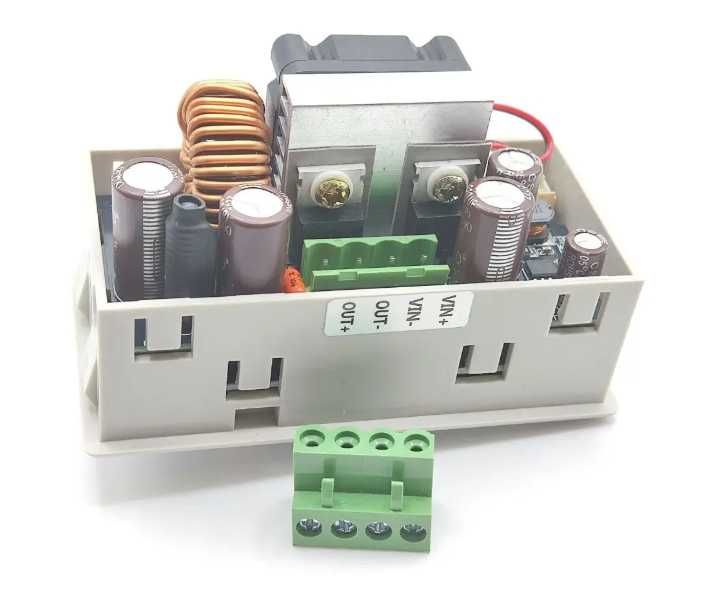

- IN+ / IN− — вхід живлення (12–72 В DC).
- OUT+ / OUT− — вихід стабілізованої напруги.

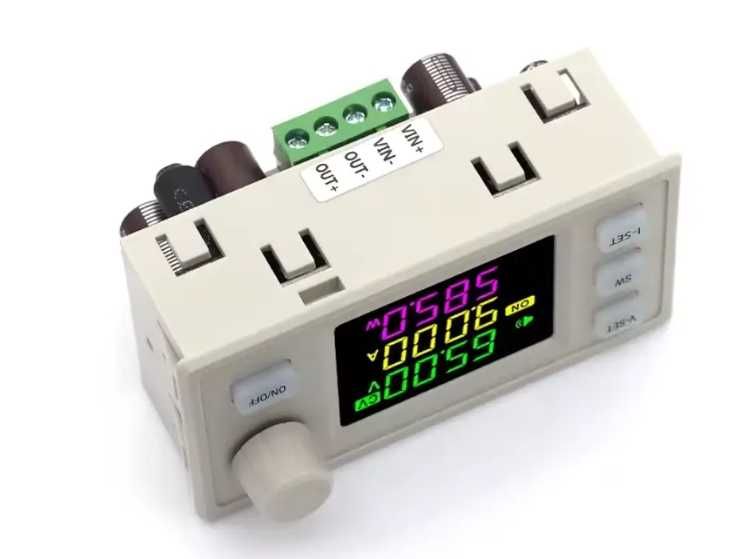

- LCD-дисплей 38×29 мм — відображення напруги, струму, потужності, часу, ємності.
- Енкодер/кнопки управління — налаштування параметрів і доступ до меню.
- MODBUS-порт (UART) — цифровий обмін даними, підтримка оновлення ПЗ.

Інструкція до використання:
1 Підключіть джерело живлення до клем IN+ та IN−.
2 Під’єднайте навантаження до виходів OUT+ та OUT−.
3 За допомогою енкодера встановіть потрібні параметри напруги (CV) та струму (CC).
4 За потреби активуйте функцію MPPT при роботі з сонячною панеллю.
5 Використовуйте кнопки меню для налаштування порогів захисту (OVP, OCP, OTP тощо).
6 Після налаштування увімкніть вихід і контролюйте показники на дисплеї.

Заходи безпеки:
- Не перевищуйте вхідну напругу 72 В.
- Забезпечте охолодження при великих навантаженнях.
- Не допускайте зворотного підключення полярності.
- Уникайте коротких замикань і перевантажень понад 9 А.
- Не працюйте в умовах підвищеної вологості чи запиленості.

Технічні характеристики:
- Модель: XY6509X
- Вхідна напруга: 12.0–72 В DC
- Вихідна напруга: 0–65 В DC
- Вихідний струм: 0–9.000 А
- Максимальна потужність: 585 Вт
- Точність напруги: ±0.5% + 1 розряд
- Точність струму: ±0.5% + 3 розряди
- Роздільна здатність: 0.01 В / 0.001 А
- ККД: ≈95%
- Захисти:
 • Від зворотного підключення
 • Від перенапруги (0–67 В, за замовчуванням 67 В)
 • Від перевантаження по струму (0–9.2 А, за замовчуванням 9.2 А)
 • Від перегріву (0–110°C, за замовчуванням 95°C)
 • Від перевищення потужності (0–650 Вт, за замовчуванням 650 Вт)
 • Від перевищення часу (1 хв – 99 год 59 хв)
 • Від перевищення ємності (0–9999Ah)
 • Від перевищення енергії (0–4200kWh)
- Функції: MPPT, MODBUS, оновлення прошивки, м’який старт

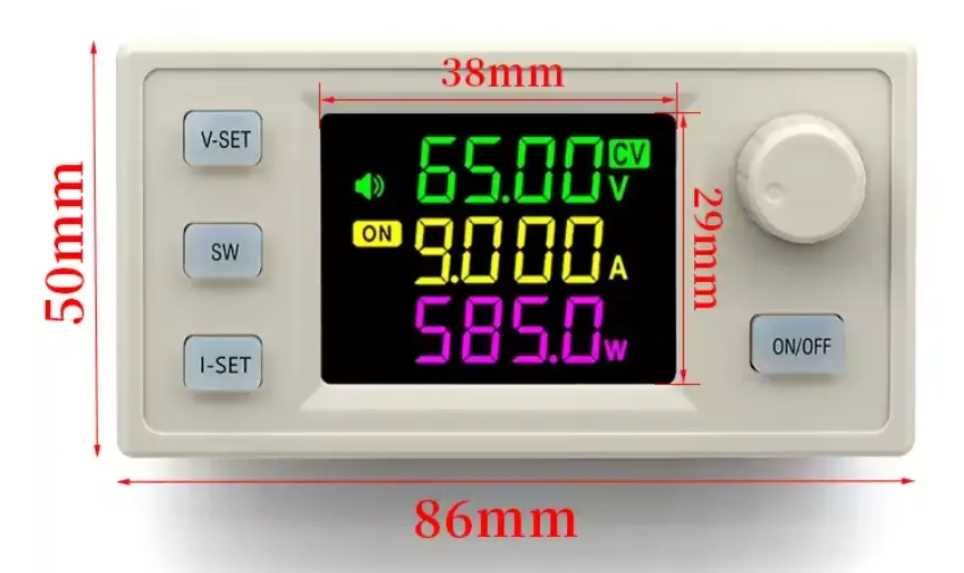

- Габарити екрана: 38×29 мм
- Габаритні розміри: 86×45×60 мм
