Блок живлення та заряду призначений для подачі живлення 12В на блоки та вузли різних систем, що вимагають роботи навіть за відсутності напруги, наприклад: домофони, системи охорони, роутери, засоби зв'язку тощо.
Може використовуватися просто як зарядний пристрій, якщо вам потрібно лише заряджати акумулятор.

Прилад призначений для роботи зі свинцево-кислотними акумуляторами напругою 12В. Акумуляторні клеми блоку підходять для АКБ 12V 7Аh та інших подібних.

За наявності напруги 220В, блок живлення забезпечує заряд і контроль стану акуумулятора, за відсутності напруги 220В блок живлення переходить на роботу від акумулятора, продовжуючи живити підключені пристрої.

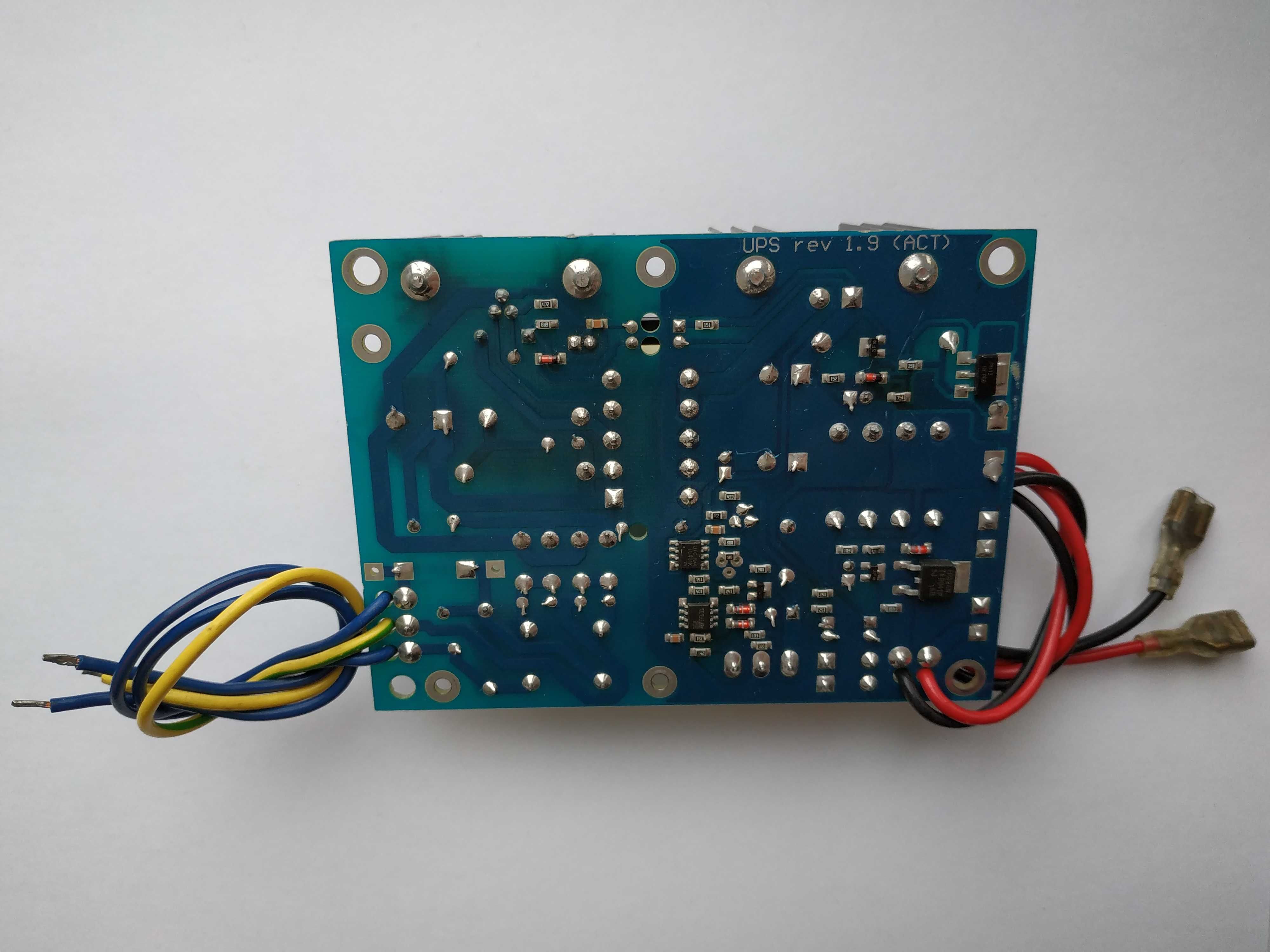

На платі знаходяться три світлодіоди:
• зелений - робота від мережі 220 вольт,
• жовтий - наявність вихідної напруги,
• червоний – заряд акумулятора.

Для ручного запуску блока живлення від акумулятора за відсутності мережі, слід натиснути кнопку запуску, що знаходиться зліва від клемної колодки під двома світлодіодами.

На платі передбачено вихід АСТ. При роботі від мережі 220 вольт на ньому є логічна «1», а за відсутності мережного живлення — логічний «0». При підключенні виведення АСТ до виводу GND вихідна напруга дорівнює напругі акумулятора або напругі порога (при розрядженому або відсутньому акумуляторі).

Функціональні можливості:
• Захист від підвищеної вхідної напруги;
• Захист від перегріву;
• Захист від короткого замикання у навантаженні;
• Захист акумулятора (АК) від перевантаження та неправильного підключення;
• Автоматичний зарядний пристрій із режимом стабілізації струму;
• Захист акумулятора від глибокого розряду;
• Запуск за відсутності напруги в мережі змінного струму;
• Дистанційна перевірка заряду акумулятора або його відсутності.

Технічні характеристики:
• Діапазон вхідної напруги - 110-265 В;
• Номінальний вихідний струм - 2 А;
• Максимальний вихідний струм – 2,5 А;
• Максимальний струм заряду акумулятора – 0, 4 А;
• Вихідна напруга без навантаження - 13,7-14,2 В;
• Вихідна напруга при навантаженні 2 А - 13,5-13,8 В;
• Напруга відсічення акумулятора – 10, 5 В;
• Розміри плати - 110 х 82 мм.
