Нові безщіткові мотор-редуктори 3GN30K DC 24В потужнічть 40 Вт

Ціна через олх доставку - 1450 грн. (знімається комісія)
Ціна з післяплатою - 1400 грн.
Ціна вказана за мотор-редуктор з платою приводу.

Номінальна напруга - 24 В постійного струму
Номінальна потужність – 40 Вт
Коефіцієнт редукції – 1:30
Номінальна швидкість двигуна - 2600 об/хв (фактична, керується з плати - 300-2600 об/хв)
Номінальна швидкість на виході редуктора - 86 об/хв (фактична, керується з плати 10-86 об/хв)
Вихідний момент, що крутить, - 3,18 Нм
Довжина кабелю – 1,2 метра
Вага – 1,15 кг

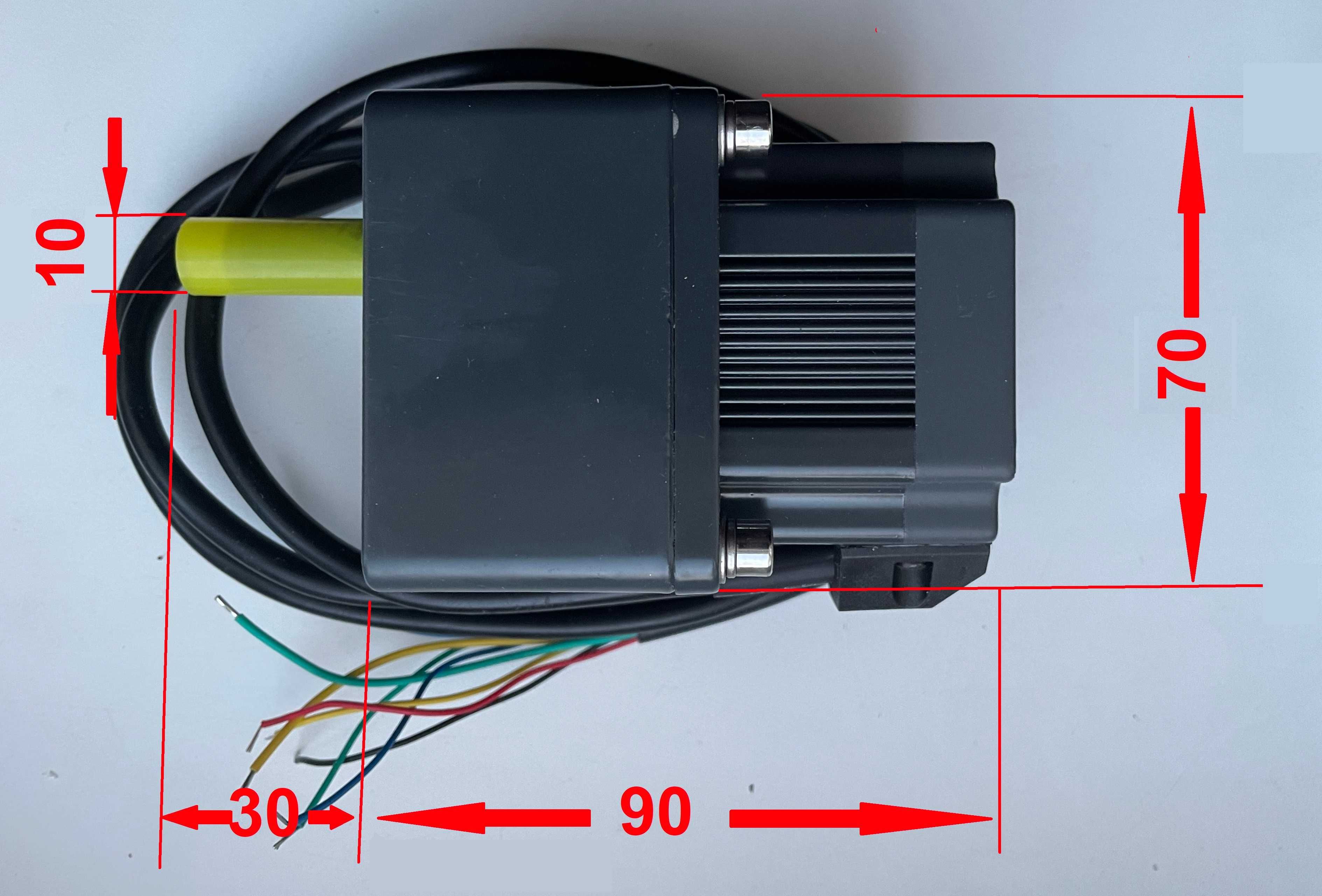

Розміри на фото.

У мотор-редукторі використовується безщітковий двигун, в якому на всьому діапазоні оборотів (які можна змінювати на платі керування) практично не змінюється крутний момент на валу.

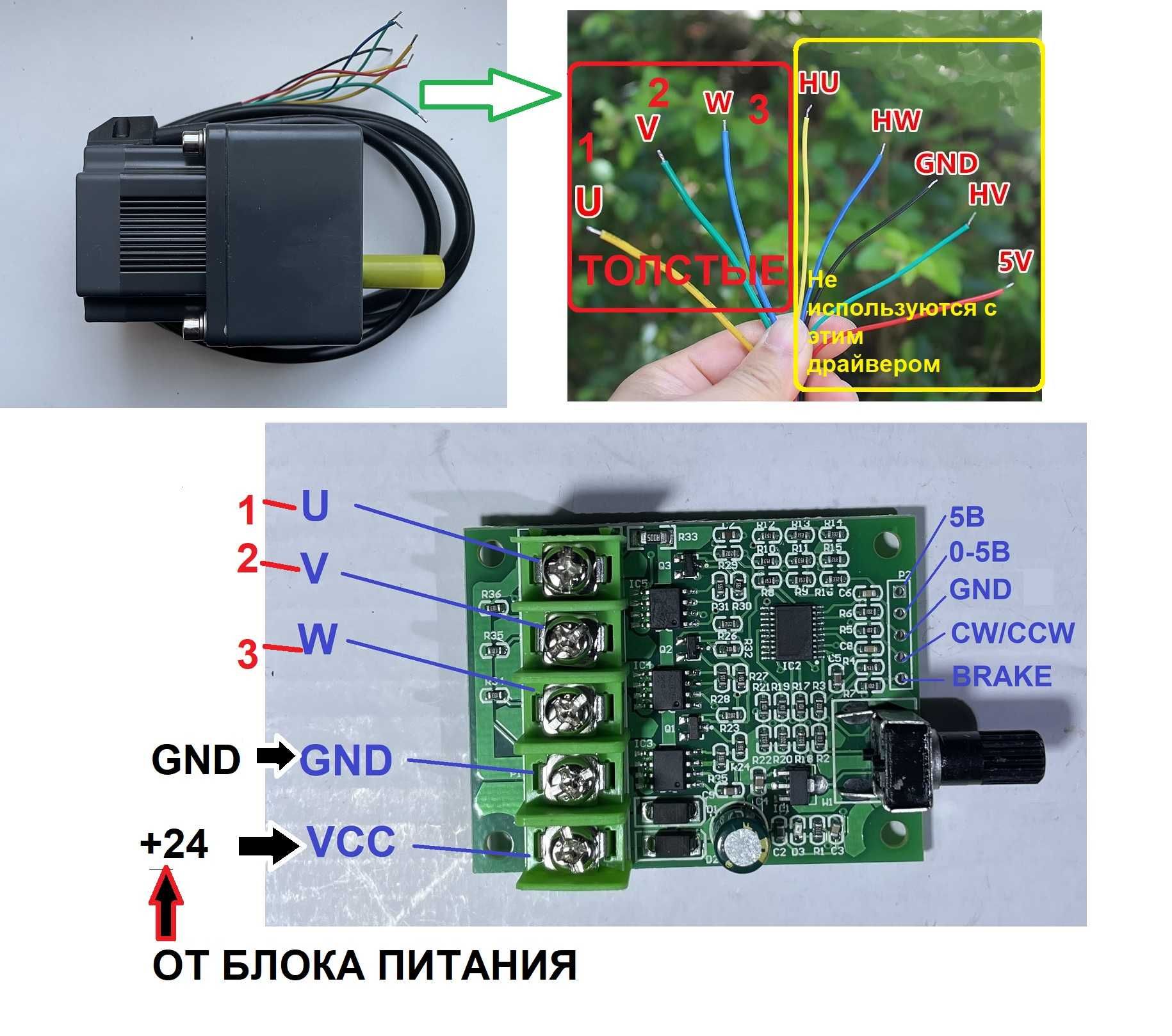

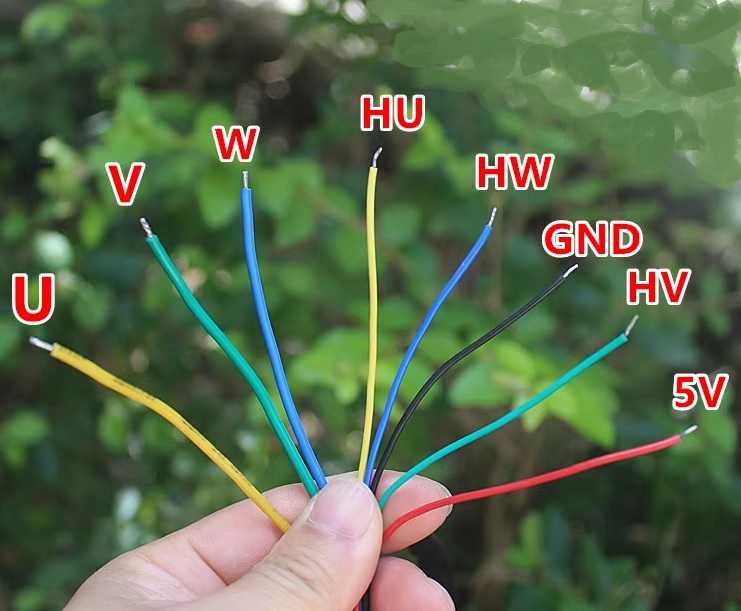

Для управління використовується безщіткова плата приводу (до неї немає необхідності підключати дроти Холла) просто підключіть три товсті основні дроти U, V і W двигуна.

Плата приводу є трифазною безщітковою платою управління постійного струму без датчиків Холла, яка може безпосередньо управляти безщітковими двигунами.
Плата управління швидкістю безщіткового приводу має широкий діапазон напруги 6-24 В та максимальний струм 3 А.
Плата оснащена потенціометром для керування швидкістю та підтримує керування швидкістю аналоговим сигналом 0–5 В.
Опис інтерфейсу управління:
CW/CCW - По годинниковій/проти годинникової стрілки (вперед і назад). Два стани 1- не підключена, 2- замкнута на GND
BRAKE - гальмо, активний низький рівень (заземлений GND) може керуватися перемикачем або високим та низьким рівнями мікроконтролера.
5В - 0-5В - GND підключення зовнішнього потенціометра.Якщо вам потрібно підключити зовнішній потенціометр для керування швидкістю, підключіть 3 дроти на інтерфейсі до потенціометра. Опір потенціометра можна вибрати в межах 10 кОм. Інтерфейси 0–5 В та GND також можна підключити до аналогового регулятора швидкості 0–5 В зовнішнього мікроконтролера.

Опис силової частини:
1. UVW підключений до 3 дротів безщіткового двигуна.
2. VCC GND підключений до зовнішнього джерела живлення постійного струму, позитивного полюса VCC та негативного полюса GND. Напруга може бути 6-24В.

Функції:
1. Ця плата драйвера має захист від зворотного підключення. Якщо джерело живлення підключено, плата не згорить.
2. Захист від зриву.
3. Коли потенціометр налаштований на будь-яку швидкість, мотор-редуктор увімкнеться на неї.
4. Якщо ви зміните обертання вперед/назад під час роботи двигуна, двигун почне реверс відразу після зупинки.
5. Після увімкнення гальма (підключення до GND) двигун буде негайно зупинено.
6. Підключення - просто підключіть 3 дроти безщіткового двигуна (U V W), а також позитивний та негативний полюси джерела живлення.

Роботу мотор-редуктора можна подивитись тут - youtu.be/AED8BJrrLpo
