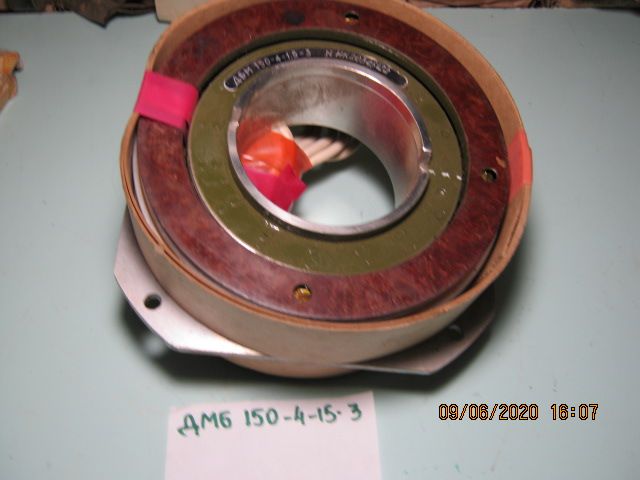

Условное обозначение двигателя ДБМ 150 - 4 - 1,5 - 3
Наружный диаметр статора D 150
Внутренний диаметр ротора d 72
Осевая длина, L не более 63,5
Число пар полюсов 8
Число фаз 3
Номинальное напряжение питания, В 27
Частота вращения при идеальном холостом ходе, об/мин 1720-1910
Пусковой момент, Н• м, не менее 37,4
Сопротивление секции фазы (фазы) постоянному току при температуре 20°C, Ом 0,10-0,13
Электромагнитная постоянная времени фазы, мс, не более 1,8
Приведенные к фазе коэффициенты: момента См, Н•м/А;
ЭДС СЕ , В•с/рад 0,09-0,1
Момент инерции ротора, кг•м 2 3 •10 -3
Момент сопротивления при обесточенных обмотках, Н•м не более 0,4
Предельно допустимая амплитуда тока в фазе обмотки статора, А 165
Термическое сопротивление статора, ° C/Вт 0,15-0,2
Масса, кг, не более 3,0
Электромеханическая постоянная времени (усредненная), мс 14,3
Материал магнитов Самарий-Кобальт
