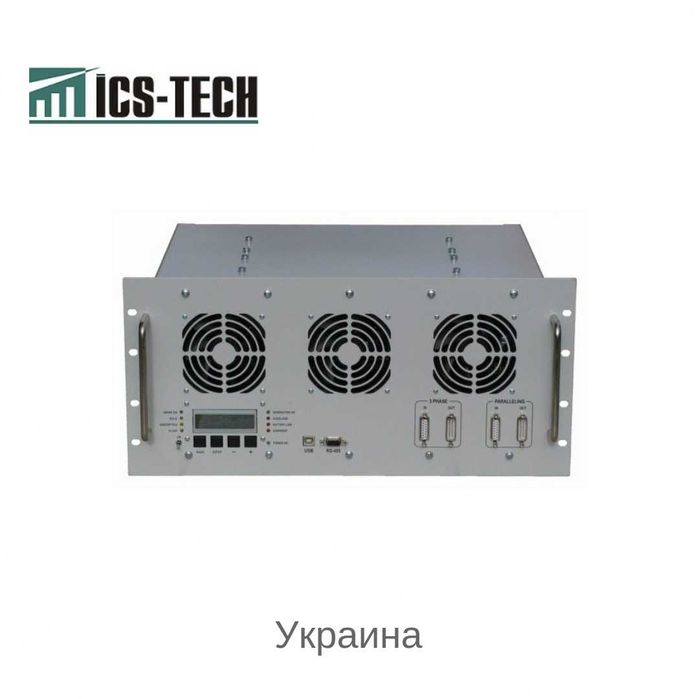

Источник Бесперебойного питания - ИБП
Безперебійник ДБЖ - Джерело безперебійного живлення - УПС

Сетевой фильтр / Стабилизатор / гальваническая развязка.

В наличии 3 шт.
Возможна параллельная работа, что увеличивает мощность.

В ИБП, как элемент схемы, используется силовой низкочастотный трансформатор. Главное преимущество такого решения – надежность устройства. Выходное напряжение, при генерации синусоидального напряжения, снимается с обмотки трансформатора, а не с транзисторных ключей. Это существенно повышает надежность ИБП, его перегрузочную способность и «живучесть» при разнообразных комбинациях индуктивно – емкостных нагрузок. Снижается уровень помех, поскольку трансформатор выполняет также и роль ФИЛЬТРА.

Силовая часть Вашего ИБП состоит из двух основных функциональных узлов. Это обратимый инвертор и система коммутации. Обратимый инвертор может работать в одном из двух режимов. Или в режиме «инвертор» - преобразовывая постоянное напряжение аккумуляторов в переменное синусоидальное, или в режиме «зарядное устройство» - заряжая аккумуляторные батареи от сети переменного тока или внешнего генератора. Система коммутации обеспечивает корректное и быстрое переключение между всеми входами переменного тока и выходом ИБП.

Источник бесперебойного питания US3 предназначен для обеспечения электропитанием потребителей, критичных к пропаданию переменного напряжения 220 В 50

При пропадании напряжения сети ИБП преобразует напряжение 48 В постоянного тока (4 последовательно соединённых 12-вольтовых аккумулятора) в стабилизированное пере- менное 220 В 50 Гц. Форма выходного напряжения – чистая синусоида. Обеспечивает элек- тропитанием все виды потребителей электроэнергии суммарной мощностью до 3 кВА.

Особенностями ИБП являются:
• высокая перегрузочная способность – 9 кВА позволяет без проблем подключать
как индуктивные нагрузки (мощные электродвигатели, насосы, холодильники, электроинструмент), так и емкостные нагрузки (мощные импульсные блоки пита- ния, в т. ч. плазменных телевизоров, компьютеров). Также могут быть подключены мощные лампы накаливания, флуоресцентные (экономичные) лампы, стиральные машины и т.п.;
• высокий КПД при работе от аккумуляторов – 88%;
• гальваническая развязка между аккумуляторами и входом (сетью), аккумулятора-
ми и выходом 220 В;
• синусоидальная форма выходного напряжения при работе от аккумуляторов;

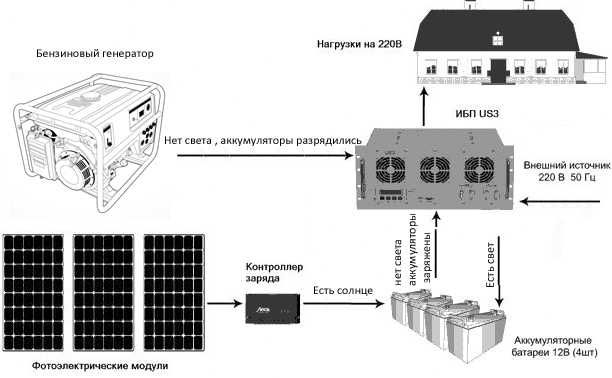

• возможность подключения самых разных типов бензиновых, газо- и дизель-
генераторов, как с дистанционным управлением, так и с ручным;
• тестирование аккумуляторов при включении;
• большой ток заряда аккумуляторов – до 35 А;
• выдерживает короткое замыкание (КЗ) на выходе;

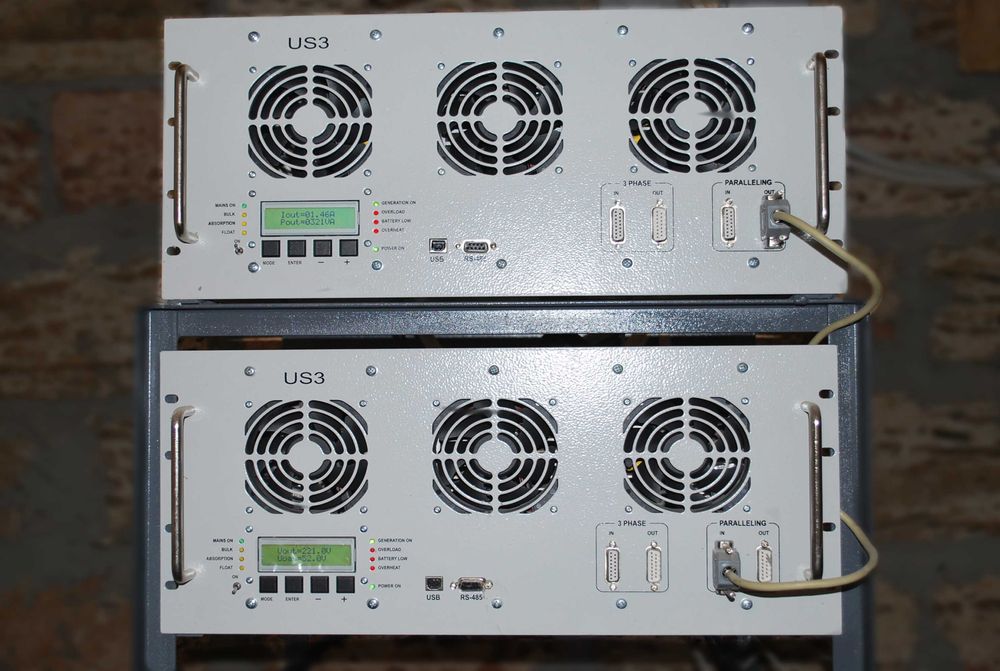

• возможность работы нескольких ИБП (до 3 шт.) параллельно, что позволяет про-
порционально увеличить мощность (до 9 кВА);
• возможность работы в трёхфазной сети 380 В 50 Гц (необходимы 3 устройства,
суммарная мощность – 9 кВА);
• в трёхфазном режиме по каждой фазе допускается параллельное подключение
нескольких ИБП (до 3 шт.), при этом суммарная мощность – 27 кВА;
• для организации параллельного, трёхфазного и трёхфазно-параллельного режи-
ма работы не нужно никаких дополнительных устройств;
• для дистанционного контроля и управления используются интерфейсы RS-485,
USB;
• имеется управляющая программа на персональный компьютер (с ОС «Windows»);
• ведётся учёт времени работы ИБП, сгенерированной им энергии и количества
пропаданий сети;
• два варианта крепления: в 19” стойку и на стену.

В ИБП есть следующие защиты:
• от токовой перегрузки по выходу;
• от короткого замыкания по выходу;
• от пониженной и повышенной температуры окружающей среды (рабочий диапазон
– от 0 до +45 градусов);
• от перегрева силовых элементов и трансформаторов внутри устройства;
• от повышенного напряжения аккумуляторов;
2
• от пониженного напряжения аккумуляторов.

Напряжение на аккумуляторах, В - 38 - 66
Входное напряжение сети, В - 170 - 275
Частота входного напряжения, Гц - 45 - 55
Возможность подключения бензиновых, газовых и дизель- генераторов - Есть
Тип ИБП - Offline
Типичное время перехода на аккумуляторы, мс - 2-6
Максимальное время перехода на аккумуляторы, мс - 40
Выходное напряжение (автономная работа), В - 220±2%
Частота выходного напряж. (автономная работа), Гц - 50± 0,2%
Постоянная выходная мощность, при Tокр=25 °С, - 3 кВА
Кратковременная мощность, в течение 5 с, - 6 кВА
Пиковая мощность, в течение 0,1 с, - 9 кВА
Максимальный КПД, % - 88
Максимальный выходной ток, А - 41
Ток заряда аккумуляторов, А - 0- 35
Потребляемый ток от аккумуляторов, когда ИБП выключен (тумблер OFF/ON в положении OFF), мА, не более - 1
Потребляемая мощность при работе от аккумуляторов на холостом ходу (без нагрузки), не более, - 27Вт
Габаритные размеры (ширина глубина высота), мм - 483*403*222

Тип корпуса - 19” , 5U
Вес - 28 кг

руководство / инструкция на страничке - enertime.com.ua/product/invertor-s-zu-us3-24-48-volt/
