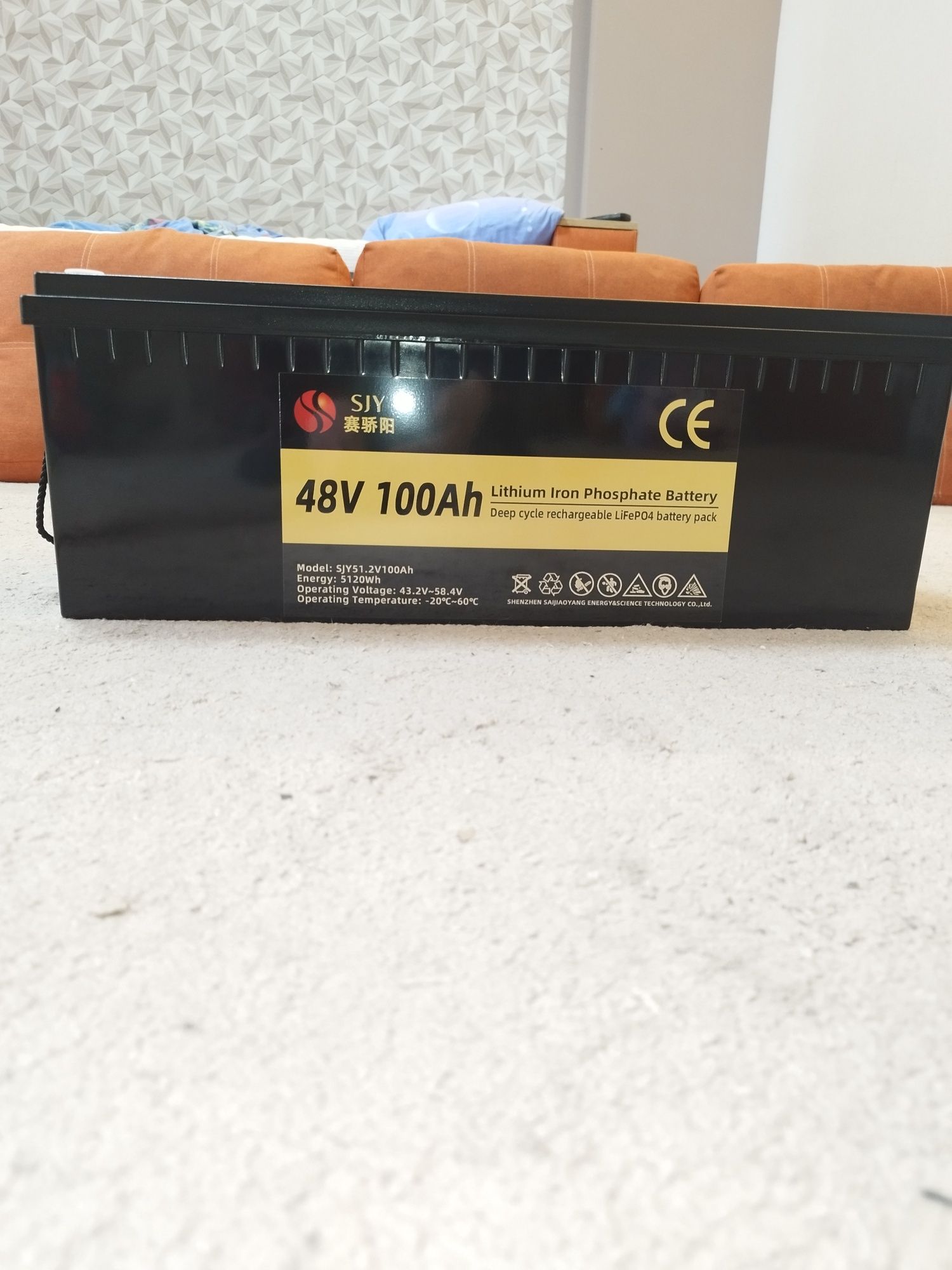

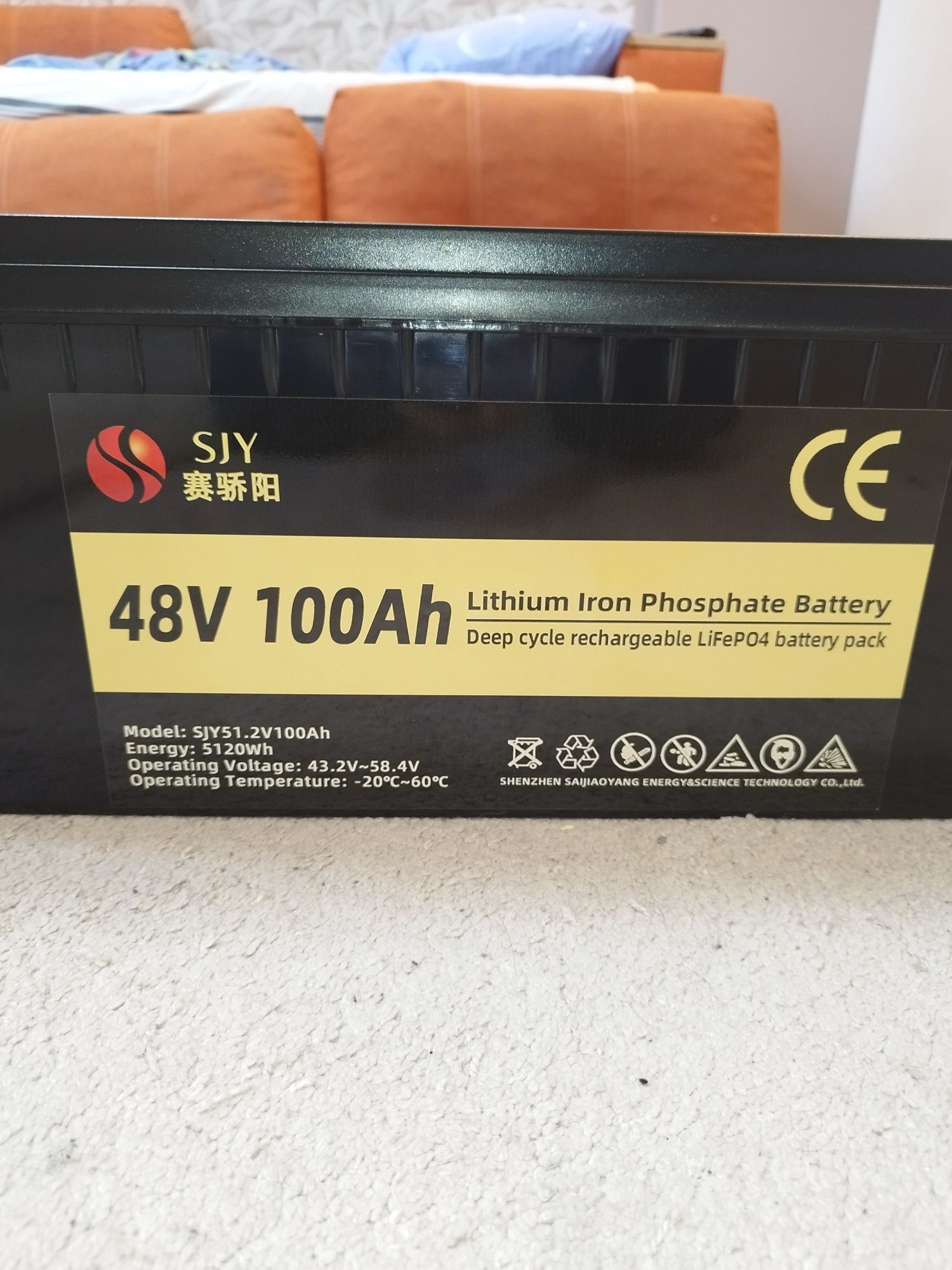

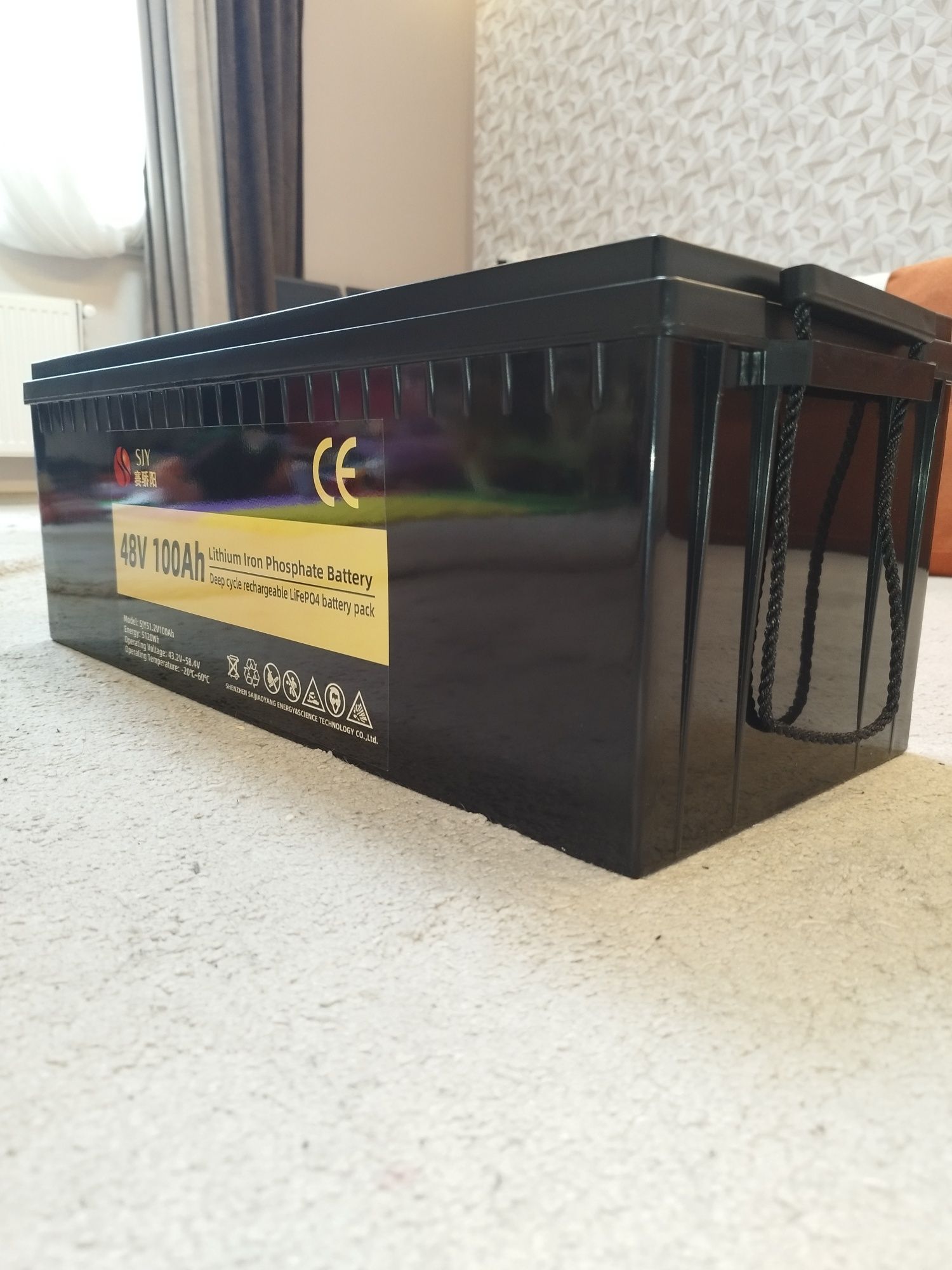

Опис Батарея зовнішня для ДБЖ/інвертора Lifepo4 48V 100ah SJY 48V 100ah LCD
1.Сфера застосування
Інтелектуальне сортування акумуляторної батареї, точне та надійне. BMS використовує професійну систему тестування плати захисту, яка повністю перевіряється перед виходом в Інтернет, щоб переконатися, що акумуляторна батарея повністю та ефективно захищена BMS під час використання. Цей продукт має такі характеристики, як висока щільність енергії, довгий термін служби, безпека та надійність, мала вага, широкий діапазон температур тощо.
Специфікація батареї
1. Електричні характеристики
Комбінований метод: 16S1P
Номінальна напруга: 51,2 В
Номінальна ємність: 104Ah
Мінімальна ємність: 100Ah
Енергія: 5120 Вт·год
Внутрішній опір: ≤50 мОм
Життя циклу: ≥6000 циклів
2. Стандартна плата
Напруга заряду: 58,4 В ± 0,2 В
Режим заряду: від 0,2 до 57,6 В, потім від 57,6 В, струм заряду до 0,02 (CC/CV)
Струм заряду: 52А
3. Стандартний розряд
Постійний струм: 104 А
Піковий струм розряду: 150A/1S
Напруга відключення розряду: 43,2 В
3.BMS Основна функція захисту BMS

3.1 Захист від перезаряду: коли батарея заряджена, напруга продовжує зростати, і захисна плата виявляє, що напруга будь-якої комірки вища за значення захисту від заряду батареї, захисна плата негайно починає вимірювати час, коли час досягає затримка захисту від перезарядки, захисна плата вимикає заряджання MOSTube, заряджання припиняється, не можна заряджати в цей час.

3.2 Відновлення захисту від перезаряду: після того, як захист від перенапруги виникає на захисній платі, напруга батареї падає, коли батарея стоїть або розряджається. Коли захисна плата виявляє, що напруга кожної секції нижча, ніж напруга відновлення захисту від перезаряду, захисна плата виводить сигнал і починає зарядку МОП-трубки. У цей момент її можна заряджати.

3.3 Захист від надмірного розряду: Коли батарея знаходиться в стані розряду, напруга продовжує знижуватися, і захисна плата виявляє, що напруга будь-якого елемента нижча, ніж значення захисту від надмірного розряду. Захисна плата починає вимірювати час негайно, коли час досягає затримка захисту від надмірного розряду, вихідний сигнал захисної плати вимикає розрядну трубку MOS, відсікання розряду, схема блокування навантаження працює, не може розряджатися при цього разу.

3.4 Відновлення захисту від надмірного розряду: після того, як захисна плата активує захист від надмірного розряду, напруга батареї продовжує зростати, коли батарея стоїть або заряджається. Коли захисна плата виявляє, що напруга кожної секції вища за напругу відновлення захисту від надмірного розряду, навантаження від’єднано або заряджено знову в цей час, і захисна плата виводить сигнал. Відкрийте розрядну трубку MOS, у цей час може розряджатися.

3.5 Захист від перевантаження по струму: Коли батарея знаходиться в статичному або розрядженому стані, струм раптово зростає. Коли плата захисту виявляє, що струм досягає значення захисту від перевантаження по струму, плата захисту починає відраховувати час, коли тривалість струму ланцюга досягає часу затримки захисту від перевантаження по струму, вихідний сигнал плати захисту вимикає розрядну трубку MOS, схема блокування навантаження працює, і виписка не може бути виконана в цей час.

3.6 Відновлення захисту від перевантаження по струму: після того, як захист від перевантаження по струму розряду виникає на захисній платі, розрядна трубка MOS вимикається, і струм у петлі стає 0. Тепер від’єднайте навантаження або заряд, вихідний сигнал плати захисту, запустіть трубку розряду MOS. , потім розряд
4. Функції захисту від батареї 1.Захист від заряду Напруга виявлення перезаряду: 3,750 ± 0,030 В Час затримки виявлення перезаряду: 500 мс—1500 мс Напруга відключення перезаряду: 3,55±0,050 В 2.Захист від розряду Напруга виявлення перерозряду: 2,7 ± 0,1 В Час затримки виявлення надмірного розряду: 500 мс—1100 мс Надмірна напруга розряду: 2,4 ± 0,1 В 3. струмовий захист Постійний струм: 100 А Захист від розряду надструму: 300±50A Час затримки виявлення надструму: 50 мс—200 мс Умова випуску: вимкнено або заряджено 4. Короткий захист Опис короткого замикання: Струм короткого замикання, менший за мінімальний або вищий за максимальний, може спричинити збій захисту від короткого замикання, коротке замикання. Коли струм перевищує 2000 А, захист від короткого замикання не гарантується, тому не рекомендується виконувати перевірку захисту від короткого замикання . Умова випуску: вимкнено навантаження 5. Температурний захист Захист від високої температури розряду: 65 ± 5 Захист від високої температури заряджання: 60±5 Захист від низької температури заряду: -15±5 6.Баланс Початкова напруга балансу: 3,5 ± 0,05 В Балансовий струм: 200±50 мА Режим балансу: вирівнювання пульсу 7. Споживана потужність захисної плати Споживання статичного струму: ≤150 мкА.

Характеристики
Номінальна напруга:
51.2 В
Потужність:
5000 Вт
Кількість циклів:
6000
Макс. вхідна напруга:
58.4 В
Максимальна вхідна потужність:
5000 Вт
Час перемикання:
10 мс
Вихідна напруга:
51.2 В
Вхідна напруга:
57.6 В
Ємність:
5000 Вт·год
Робоча температура:
-15
Струм заряду:
104 А
Максимальний струм заряду:
104 А
Максимальний вхідний струм:
104 А
Особливості:
Комбінований метод: 16S1P Номінальна напруга: 51,2 В Номінальна ємність: 104Ah Мінімальна ємність: 100Ah Енергія: 5120 Вт·год Внутрішній опір: ≤50 мОм Життя циклу: ≥6000 циклів
Робоча температура:
Захист від високої температури розряду：65±5 Захист від високої температури заряджання：60±5 Захист від низької температури зарядки：-15±5
Кількість фаз:
1
Країна-виробник:
Китай
Тип акумулятора:
LiFePO4 (літій-залізо-фосфатні)
Бренд:
Lifepo4

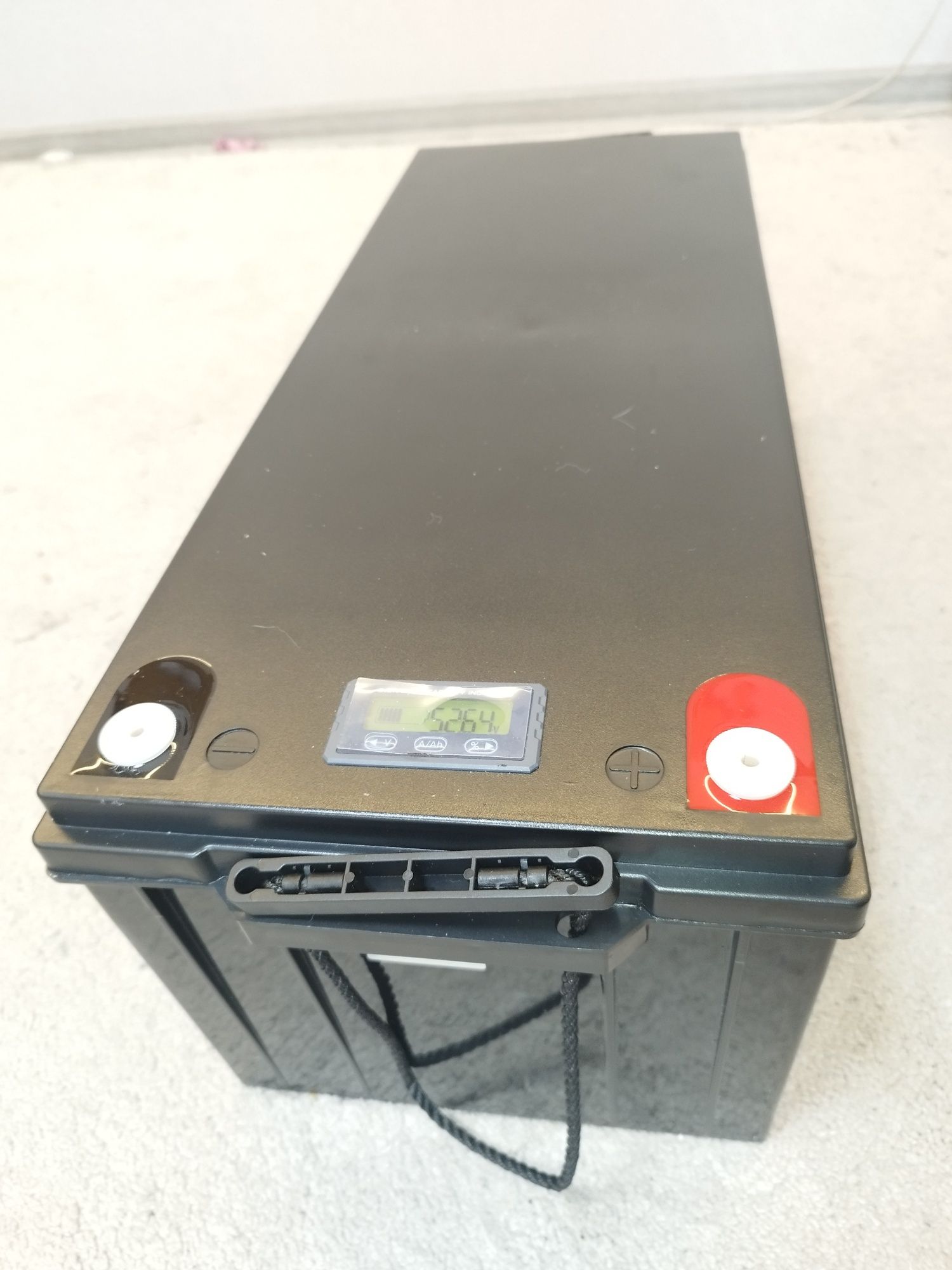

Тип індикації:
дисплей
Матеріал корпусу:
нейлон
Ступінь пиловологозахисту:
IP55
ІР31
