Бар’єр 10А «RedLine» — реле напруги в розетку для захисту холодильника від перепадів

Опис

Мікроконтролерне реле напруги «Бар’єр 10А RedLine» призначене для захисту побутової техніки, зокрема холодильників, від нестабільного напруження. При виході параметрів мережі за межі — автоматично відключає навантаження. Коли напруга стабілізується — включає його з затримкою.

Принцип роботи

Прилад постійно контролює напругу в мережі і при перевищенні верхнього порогу чи зниженні нижче допустимого — розриває ланцюг навантаження.

Після повернення напруги в межі нормы, запускається таймер зворотного відліку, і лише по завершенні відліку навантаження підключається знову.

Якщо під час затримки напруга знову виходить за межі — таймер обнулюється, і підключення відкладається до стабільного стану мережі.

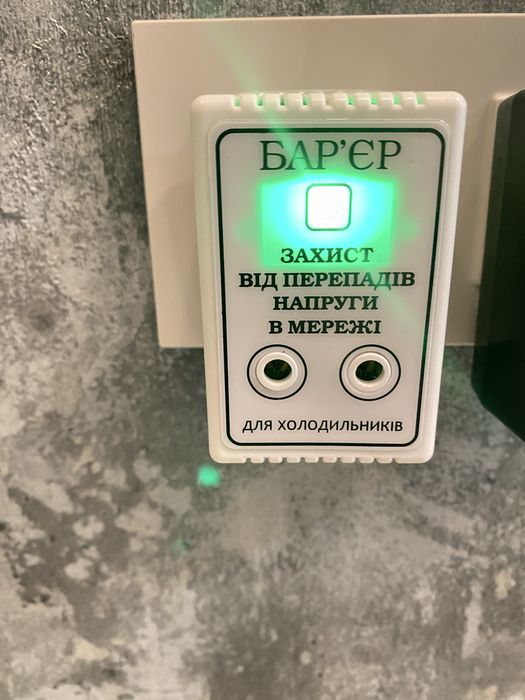

Індикація
Триколірний індикатор показує режими:

Зелений (постійно) — напруга в нормі, навантаження під’єднане

Зелений миготіння — в межах норми, але триває затримка перед підключенням

Червоний — напруга вище верхнього порогу

Синій — напруга нижче нижнього порогу

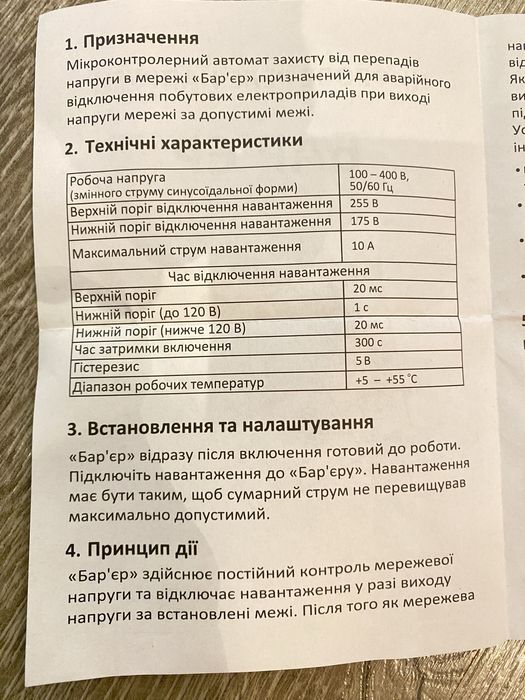

Технічні характеристики

Параметр Значення

Робоча напруга 100 — 400 В (змінного струму, синусоїда)
Верхній поріг відключення ~255 В
Нижній поріг відключення ~175 В
Максимальний струм навантаження 10 А
Максимальна навантаження до 2 кВт
Час відключення за перевантаженням: верхній поріг ~20 мс
Час відключення за низької напруги до 120 В ~1 с
При напрузі нижче 120 В ~20 мс
Затримка ввімкнення (таймер) ~300 с (5 хв)
Гістерезис 58 В
Температурний діапазон +5 … +55 °С
Тип монтажу У розетку
Індикація Світлова (кольорова)
> Увага: при виборі реле враховуйте споживану потужність вашого холодильника та пускові струми компресора.

Переваги

Автоматичний захист від перепадів напруги

Простота підключення — просто вставити в розетку
Надійність завдяки мікроконтролеру

Зручна світлова індикація

Підходить для більшості побутових холодильників із потужністю до 2 кВт

Виробник Україна
