Новий, не використовувався!

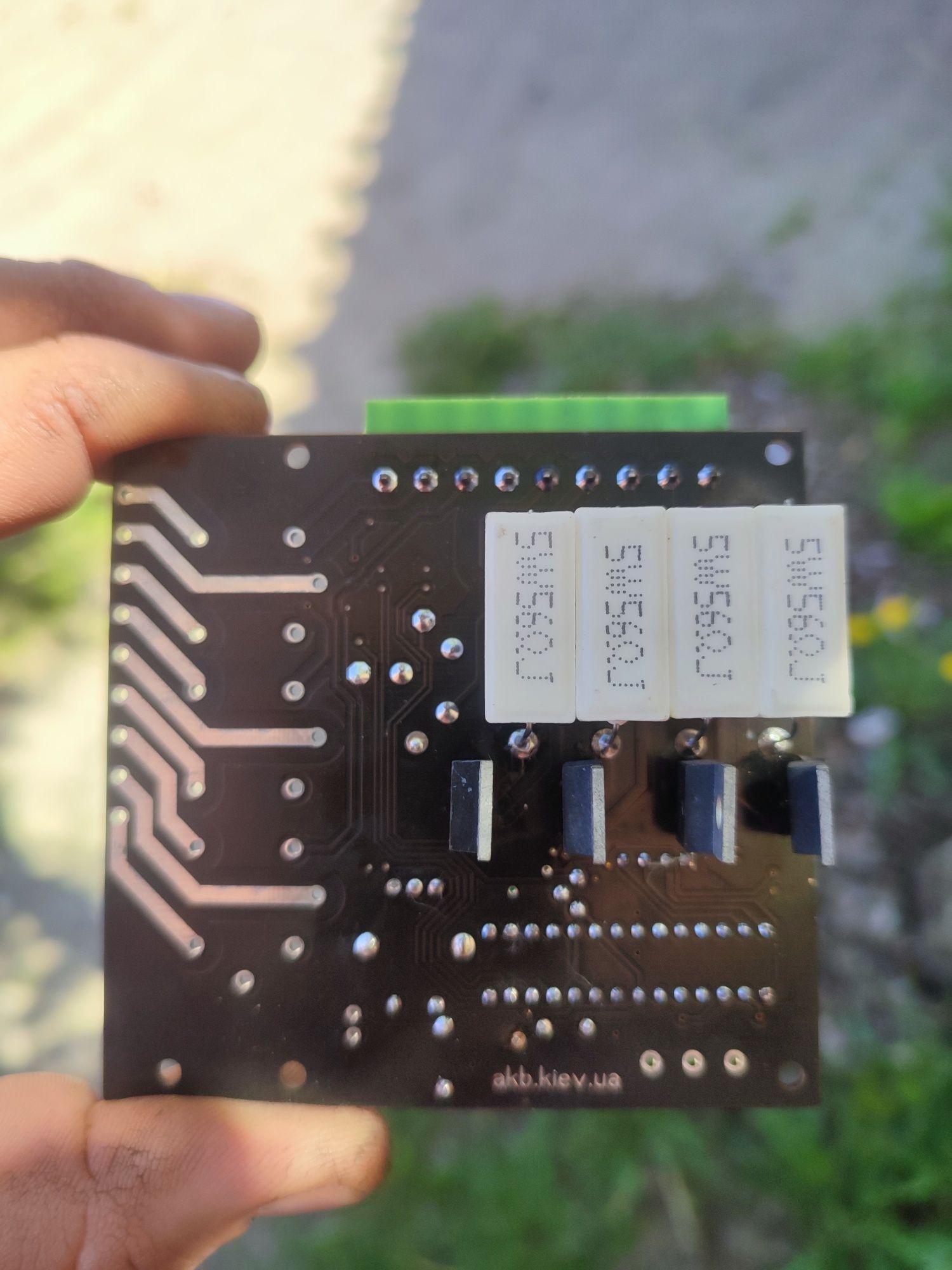

Балансир, модуль контролю кислотних та лужних акумуляторів 12в, 24в, 36в, 48в.
Кислотні, гелієві, карбонові
Модуль контролю кислотних та лужних акумуляторів з напругою живлення від 10 до 15 вольт.
Працює від 1S до 4S.

2 незалежні виходи на реле за напругою акумулятора (суму всіх банок).
1 вихід на реле по напрузі на банках.
Контролює перерозряд і перезаряд кожної банки.
Контролює обрив ланцюга вимірювання.
Відображення напруги кожної банки і сумарне, а також відсоток заряду.
Звукове оповіщення під час аварії.
Регулювання від 0-100% ШІМ для вибору балансувального навантаження.
Встановлює поріг напруги для балансування.

Короткочасне натискання на кнопку перемикає режим відображення між режимом налаштування та вольтметром. У режимі вольтметра екран перебуває у режимі захисту від деградації.
Довге натискання перемикає контролер між режимом налаштувань і відображенням. Для зміни налаштувань використовується енкодер для вибору режиму використовується кнопка.

Встановлення порога балансування
Балансування почнеться якщо напруга на всіх банках вища за встановлений поріг. Значення встановлюється на основному екрані енкодером. Для того, щоб значення набуло чинності, необхідно натиснути кнопку.

Для калібрування банок використовується відповідне меню AKB1-AKB4. Встановіть напругу, яка відповідає значенням на входах.

Установки порогів напруги для включення та вимикання відповідних реле
Relay1-Relay3.

Правильно встановіть 0% та 100% акумулятора для коректної роботи контролера. Перевірка банок на критичний розряд здійснюється на основі значення (0% акб)/(кількість банок)-10%. Перевірка перезаряду здійснюється за формулою (100% акб)/(кількість банок)+10%. При виході межі значення — звучить звуковий сигнал аварії.

Встановлення PWM дозволяє встановити струм навантаження для балансування акумуляторів.
При обриві ланцюга виміру однієї зі банок або неправильної установки параметрів – лунає звуковий сигнал аварії.
