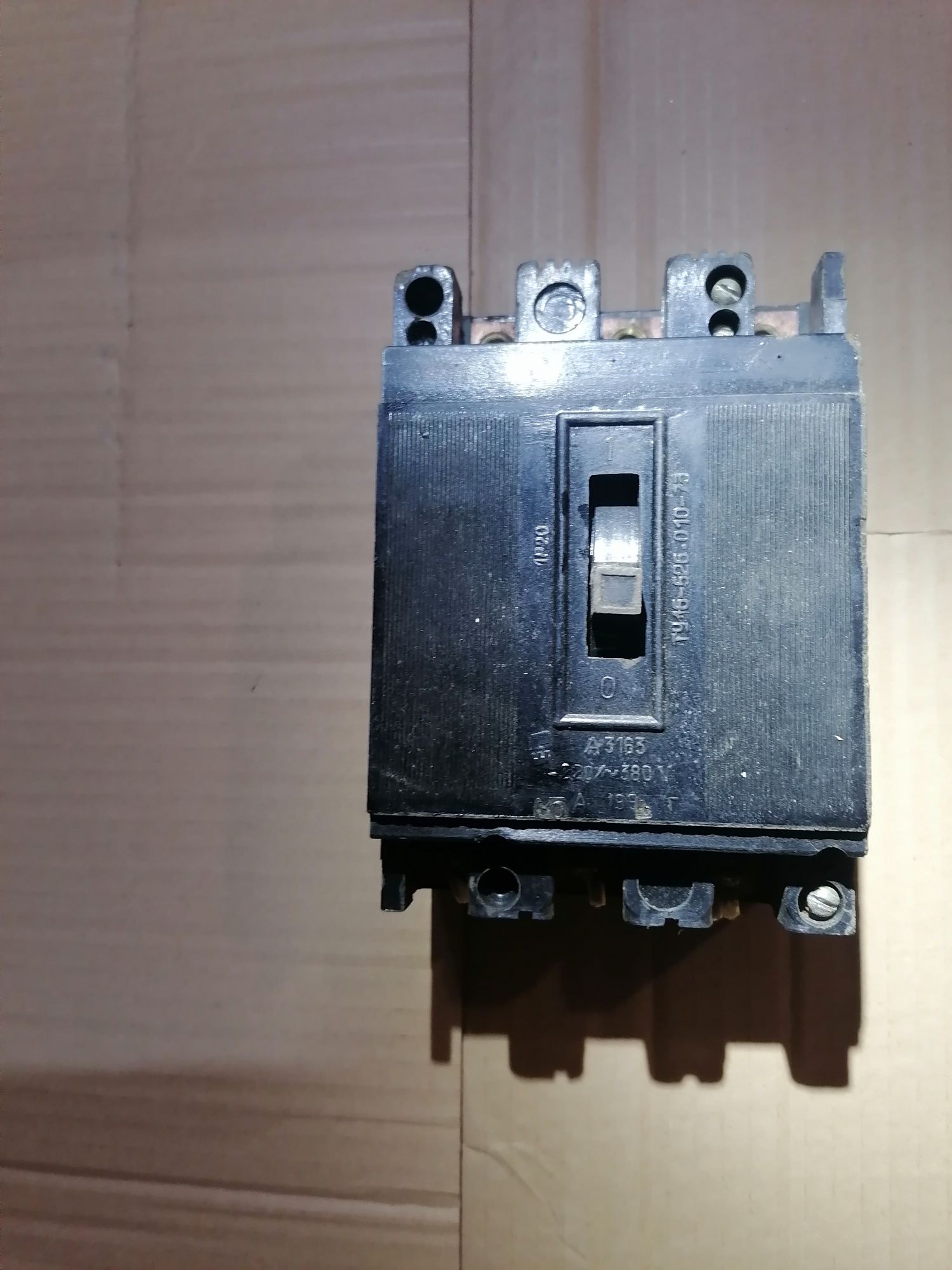

Автоматический выключатель А3163
Автоматический выключатель А3163 — это представитель автоматических выключателей, предназначенный для вкл/выкл напряжения при перегрузках сети и кротких замыканиях, а также для работы электрических установок в нормальном режиме. Автоматическое срабатывание автомата А3163 способствует быстрому запуску и отключению от сети. Моментальное срабатывание защищает установки от негативных последствий КЗ.

Конструкционно А3163 имеет простую конструкцию и собран из таких деталей:

Защитный пластмассовый корпус (кожух).
Коммутатор, состоящий из групп подвижных и неподвижных контактов.
Дугогасительная камера, размещают ее над контактной группой.
Расцепитель тока установлен в нижней части выключателя, дополнительно играет роль токоведущей системы (3 шт.).
Элементы крепления.
В зависимости от типоисполнения в автомате может быт установлен разный вид расцепителя максимального тока:

тепловой;
ЭМ (электромагнит);
комбинированный;
число полюсов - 3;
коммутационная способность - 2000-4000
номинальный ток - 30 А
габаритные размеры (ширина+высота+толщина) - 113*153*85.
