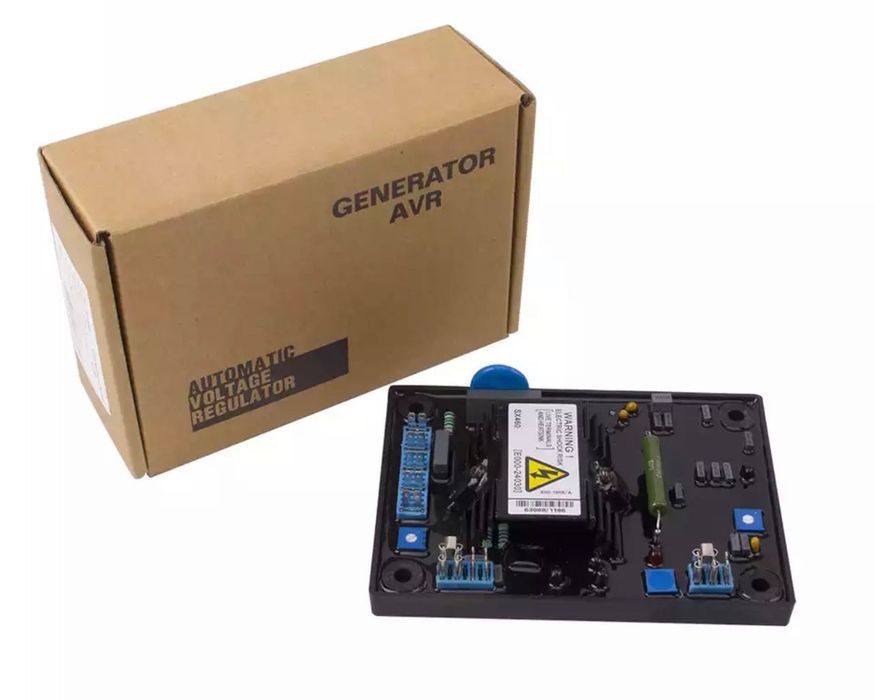

Автоматический регулятор напряжения SX460 AVR, стабилизатор, дизельный электрический генератор, плата управления напряжением двигателя, Заводская поставка

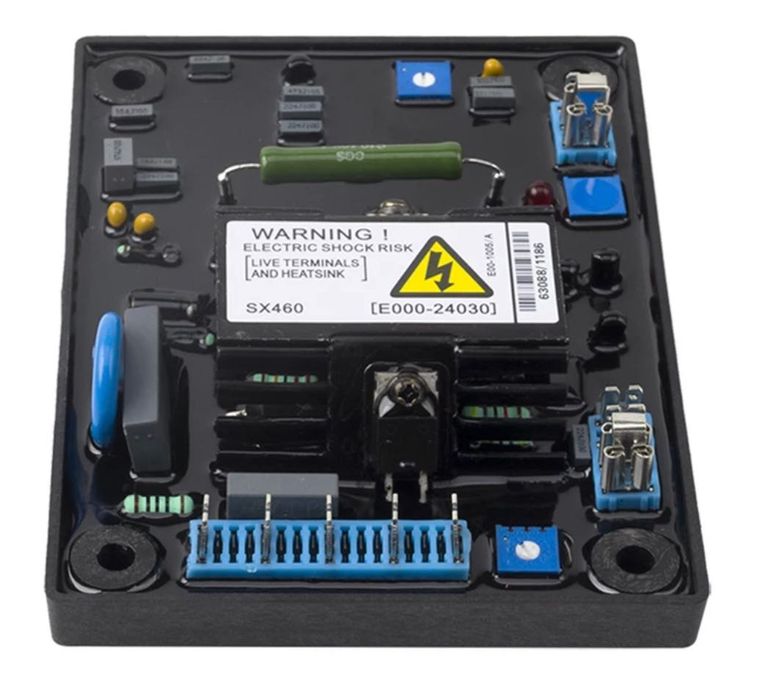

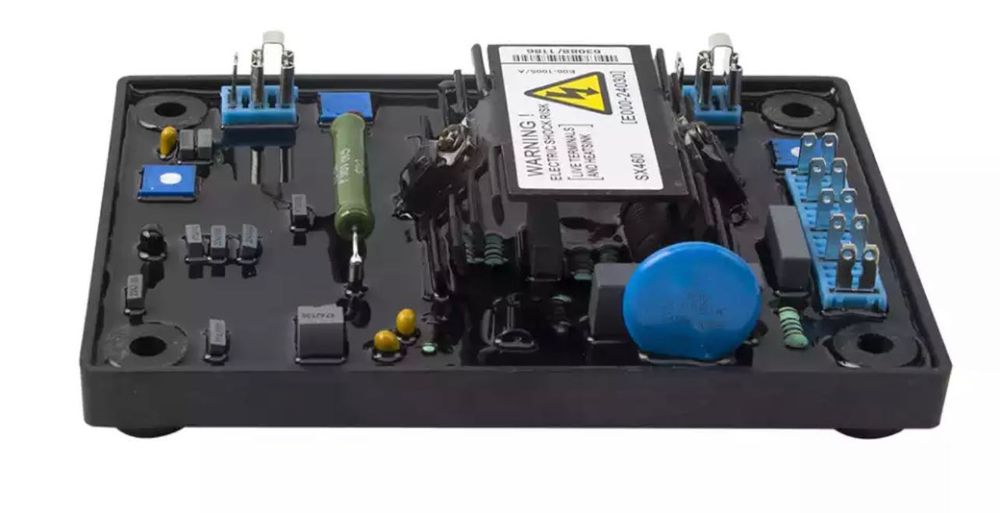

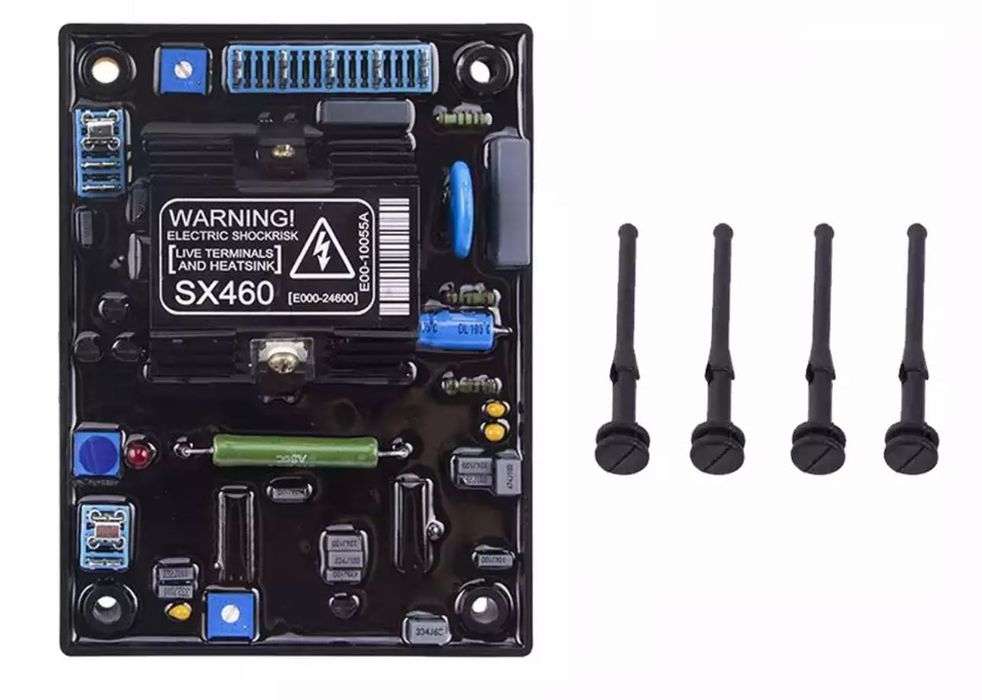

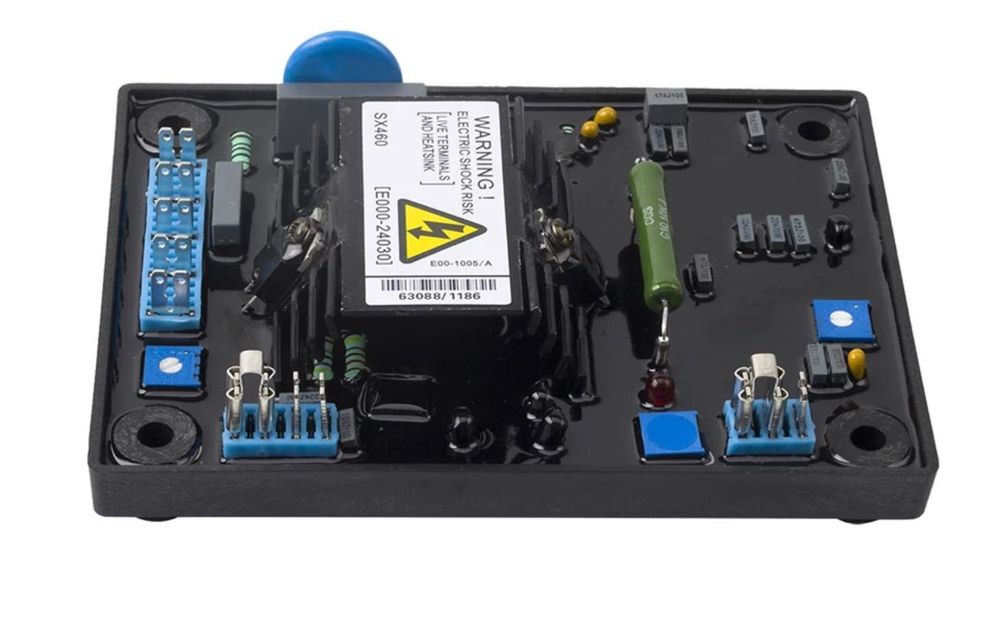

Автоматический регулятор напряжения SX460 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа.

Взаимозаменяем с EA460 и Onan 305-0982.

- Точность регулирования ±1%;
- Установка времени плавного повышения нагрузки;
- Установка напряжения контролируемого тока;
- Защита от пониженной частоты;
- Защита от падения напряжения.

SX460 полуволновой Автоматический регулятор напряжения (AVR) тиристорного типа и является неотъемной частью системы возбуждения для безщеточных генераторов.

В дополнение к регулированию напряжения генератора ,AVR включает в себя защиту по потери скорости.

Ток возбуждения выводится непосредственно из клемм генератора.

Положительное напряжение возникает от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН.

AVR связано с основными обмотками статора и обмоткой возбуждения для обеспечения регулирование по замкнутому циклу выходного напряжения с точночтью регулирования + / -1,0 %.

Помимо того, что АРН питается от главного статора, устройство также получает образец напряжения от выходных обмоток, для целей точного контроля напряжения. В ответ на этот образец напряжения, AVR управляет мощностью, подаваемой на катушку, и, следовательно, основное поле , чтобы поддерживать выходное напряжение генератора в указанных пределах, компенсируя нагрузку, скорость, температуру и коэффициент мощности генератора.

Измерительный контур постоянно отслеживает выходной сигнал генератора по частоте и при падении её обеспечивает защиту системы возбуждения, путем уменьшения выходного напряжения пропорционально скорости ниже заранее установленной пороговой.

Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Частота может быть легко изменена на 50 или 60 Гц с помощью перемычек.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SX460.
ИЗМЕРИТЕЛЬНЫЙ ВХОД:
-Напряжение выбирается перемычкой
-95-132 В переменного тока, 1 фаза или 190-264 В переменного тока , 1 фаза
-Частота номинальная 50-60 Гц
ПИТАНИЕ:
-Напряжение 100-264 В переменного тока , 1 фаза
-Частота номинальная 50-60 Гц
ВЫХОД:
-Напряжение 82 В постоянного тока при 200 В переменного тока
-Ток непрерывно 4A
-Ток макс. 6А на 10 сек
-Сопротивление 15 Ом мин

РЕГУЛИРОВАНИЕ:
- + / - 1,0%
ТИПИЧНАЯ СИСТЕМА ОТВЕТА:
AVR отклик 20 мс.
Поданный ток до 90% 80 мс .
Машина Вольты до 97% 300 мс .
НАПРЯЖЕНИЕ ВНЕШНЕЙ НАСТРОЙКИ:
+ / -10% С 1 кОм 1 Вт триммер
Повышение стойкости снижает напряжение .
