ОПИСАНИЕ
Аппарат для вытяжки зубных гильз АЗГ-1
Назначение:

Аппарат для вытяжки зубных гильз АЗГ1 предназначен для изготовления из золота, платины и нержавеющей стали гильз — заготовок, применяемых в зубопротезировании для изготовления коронок для зубов в условиях зуботехнических лабораторий, стоматологических поликлиник, больниц и госпиталей.
Описание:

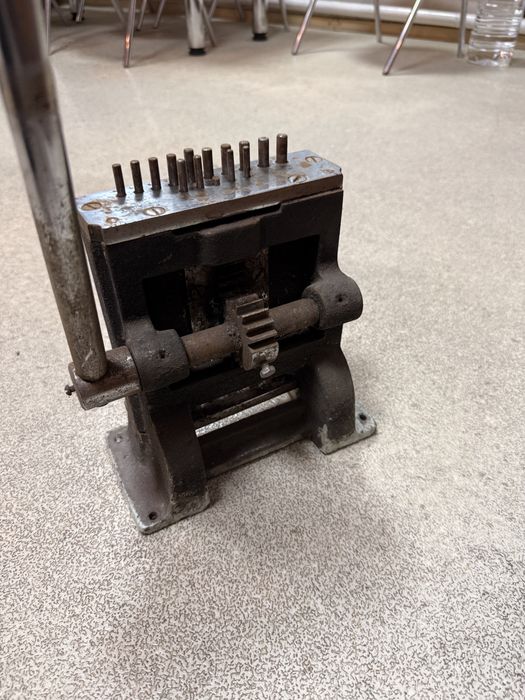

Станина аппарата чугунная, двухстоечная, в верхней и нижней ее частях укреплены матрицы.
В передней части станины имеются направляющие для перемещения ползуна с укрепленными на нем сверху и снизу пуансонами.
В задней части станины имеются две бонки, служащие подшипниками для вала.
На валу укреплена шестерня, которая при помощи рейки, укрепленной на задней стороне ползуна, перемещает ползун вверх, вниз.
В первом гнезде нижней матрицы имеется три выточки диаметром 20, 22, 24 мм для установки заготовки при вытяжке.
Во всех отверстиях нижней и верхней матриц имеются выточки для установки гильз-заготовок при последующих вытяжках.
Пуансоны укреплены на ползуне при помощи пуансоно-держателей, в которых пуансоны имеют некоторую качку для обеспечения центричности при вытяжке гильз.

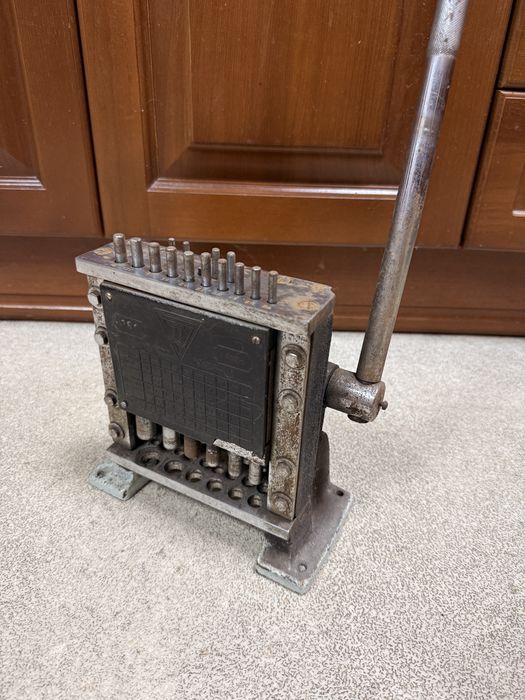

Укрепленная спереди на ползуне таблица служит для определения номера вытяжки гильзы-заготовки.
Характеристика:

Толщина штампуемого металла, мм 0,25—0,30;
Заготовки для первоначальной вытяжки:

диск, диаметр 20, 22, 24 мм
гильза, наружный диаметр 16 мм
Максимальное утонение металла при вытяжке: 0,03 мм

Размер гильз-заготовок, получаемых на аппарате:
№ пуансона 1 2 3 4 5 6 7 8 9 10
наружый диаметр гильзы в мм: 16,0 14,0 13,0 12,0 11,5 11,0 10,5 10,0 9,75 9,5

№ пуансона 11 12 13 14 15 16 17 18 19 20
наружый диаметр гильзы в мм: 9,25 9,0 8,75 8,5 8,25 8,0 7,75 7,5 7,25 7,0

№ пуансона 21 22 23 24 25 26 27 28 29 30
наружый диаметр гильзы в мм: 6,75 6,5 6,25 6,0 5,75 5,5 5,25 5,0 4,75 4,5

Габаритные размеры аппарата:

длина: 212 мм;
ширина: 102 мм;
высота с ручкой: 440 мм;
масса аппарата не более: 12 кг.
