АВВГ 3х50+1х25 проводник алюминиевый
Фото алюминиевого кабеля АВВГ 3х50+1х25 для стационарного расположения
148.25 грн. с НДС / м.

Артикул: avvg_31x05000
Оплата и доставка
Каталог (технические характеристики)
Почему мы?
1
м.
Количество жил, шт. 3+1
Сечение жилы, кв. мм 50
Токовая нагрузка на 1 жилу, А 136
Мощность в 3 фазной сети (U=380V), кВт 89.5
Предельный ток односекундного КЗ, А 3 380
Электрическое сопротивление жилы, Ом/км 0,641
Жила алюминиевая круглая монолитная
Изоляция поливинилхлоридная
Оболочка шланговый ПВХ
Применение прокладка стационарная
Расчётный наружный диаметр d, мм (±25%) 25,8
Min радиус изгиба 7.5·d
Максимальное напряжение, В ∼ ≤660
Частота ∼ тока, Гц 50
Климатическое исполнение, категория размещения УХЛ1
Гарантия 5 лет
Срок службы 30 лет
При оплате до 13:00 отправка сегодня
Транспортные службы: Новая почта, САТ
Производитель Запорожский завод
Масса товара 0.88 кг.
Описание конструкции и технические параметры кабеля АВВГ 3х50+1х25
Фотография поперечного сечения алюминиевого провода АВВГ 3х50+1х25 с четырьмя круглыми жилами в белой изоляции и чёрной оболочкеЧетырёхжильный кабель АВВГ 3х50+1х25 с монолитными жилами в ПВХ изоляции и оболочкеСрез кабеля АВВГ 3х50+1х25 с четырьмя алюминиевыми жилами в поливинилхлоридной изоляцииКабель АВВГ 3х50+1х25 с четырьмя алюминиевыми жилами в оболочке из шлангового поливинилхлоридаАлюминиевый кабель АВВГ 3х50+1х25 с четырьмя жилами в ПВХ изоляцииНа странице присутствует актуальная цена на силовой кабель АВВГ 3х50+1х25. В сопутствующих товарах для сравнения цены присутствуют алюминиевые проводники того же сечения и медные с меньшим сечением (учитывая равенство токовых нагрузок).

Продажа по всей территории Украины, ежедневная отправка транспортными компаниями «Новая почта», «САТ», «Интайм».

Для покупки АВВГ 3х50 + 1х25 либо нажмите кнопку «Купить» и заполните всего три поля либо свяжитесь с нами по телефону, указанному на сайте.


Конструкция алюминиевого проводника АВВГ 3х50+1х25
три основные токопроводящие жилы площадью сечения 50 мм квадратных;
PEN-проводник с площадью сечения 25 мм квадратных (четвёртая жила);
изоляция основных жил и вспомогательной жилы изготовленная из поливинилхлоридного пластиката толщиной не менее 1.3 мм;
герметичная оболочка из шлангового поливинилхлоридного пластиката толщиной 1.9 согласно категории Обп-2, указанной в стандарте ГОСТ 23286-78.
Все жилы цельные круглые и подвергаются скручиванию.
Изоляция для различения жил при монтаже кабеля выполняется разного цвета либо может нумероваться (тогда естественный белый цвет).
Оболочка чёрного цвета, которая защищает от климатических воздействий и незначительных механических нагрузок.

Данное описание конструкции подтверждает маркировка АВВГ 3х50+1х25 – кабель алюминиевый (А) в поливинилхлоридной изоляции (В - виниловой) и поливинилхлоридной оболочке (В) без защитных покровов (Г) с тремя основными жилами (3х50) и одной вспомогательной (1х25).

Характеристики силового четырёхжильного кабеля АВВГ 3х50+1х25
Перечисленные ниже данные изъяты из ГОСТ 16442-80 на силовые проводники в ПВХ изоляции, при продаже по требованию предоставляется сертификат соответствия.
Основными параметрами считаются характеристики электрической сети: применяется для подключения к трёхфазным сетям переменного тока с напряжением не выше 720 вольт при частоте 50 герц. Наибольший ток короткого замыкания не приводящий к повреждению должен иметь силу не выше 3,38 кА и длительность не долее 1 секунды.

Номинальные токовые нагрузки:
136А при прокладке в воздушной среде;
147А при расположении в траншее (не рекомендуется стандартом, желательно применять бронированные кабели АВБбШв);
191А при прокладке в водной среде.
Токовые нагрузки ограничиваются наибольшей температурой нагрева токопроводящей жилы при эксплуатации, которая задаётся свойствами изоляционного ПВХ пластиката:
не трескается при температурных условиях +150±3°С, которые воздействуют около 1 часа;
не меняет начальной формы при продолжительной температуре +80±3°С.
Отсюда оптимальные температуры нагрева жилы:
в продолжительном режиме при проведении номинального тока до +70°С;
в аварийном режиме при протекании тока перегрузки до +80°С;
в аномальном режиме сети при воздействии короткого замыкания до +160°С в течение 4 секунд.
Прокладка без предварительной выдержки в тёплом помещении возможна при температуре окружающего воздуха не ниже -15°С. При более сильных морозах повышается вероятность появления трещин на оболочке и изоляции, так как изоляционный полимер становиться достаточно хрупким.
Наименьший радиус изгиба при прокладке проводника приравнивается 7.5d или 202.5 мм.

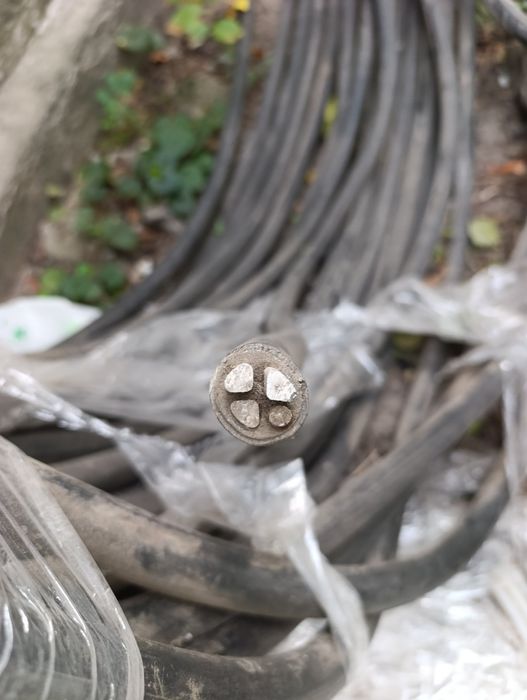

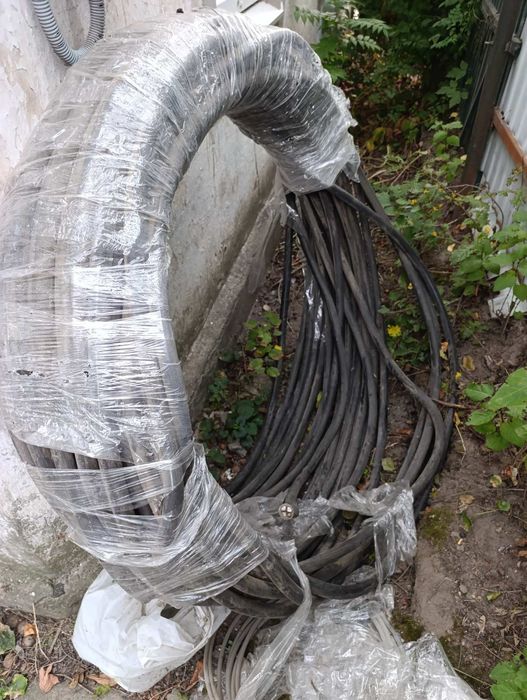

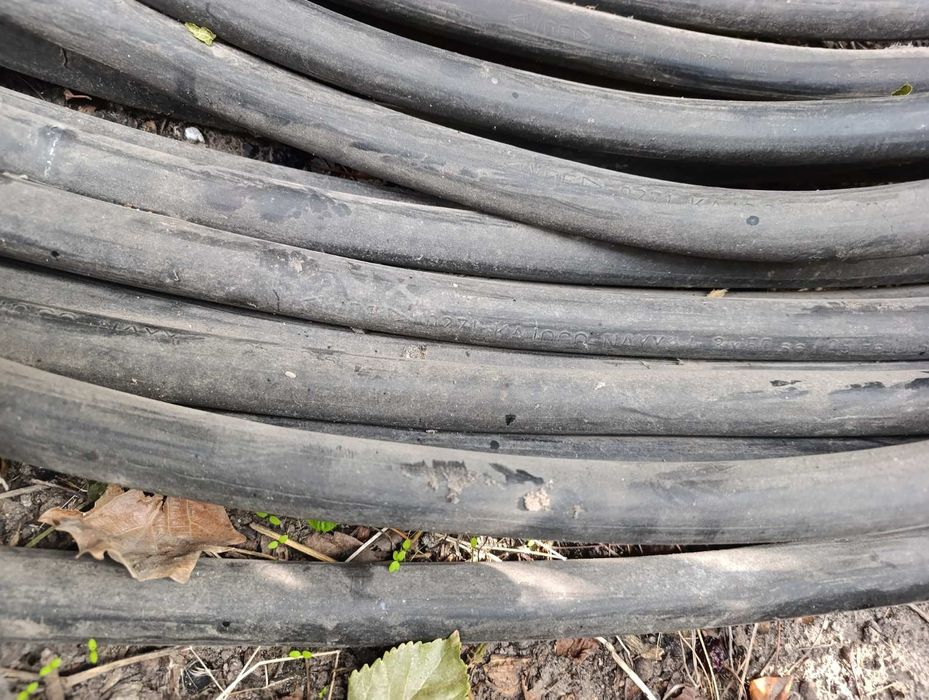

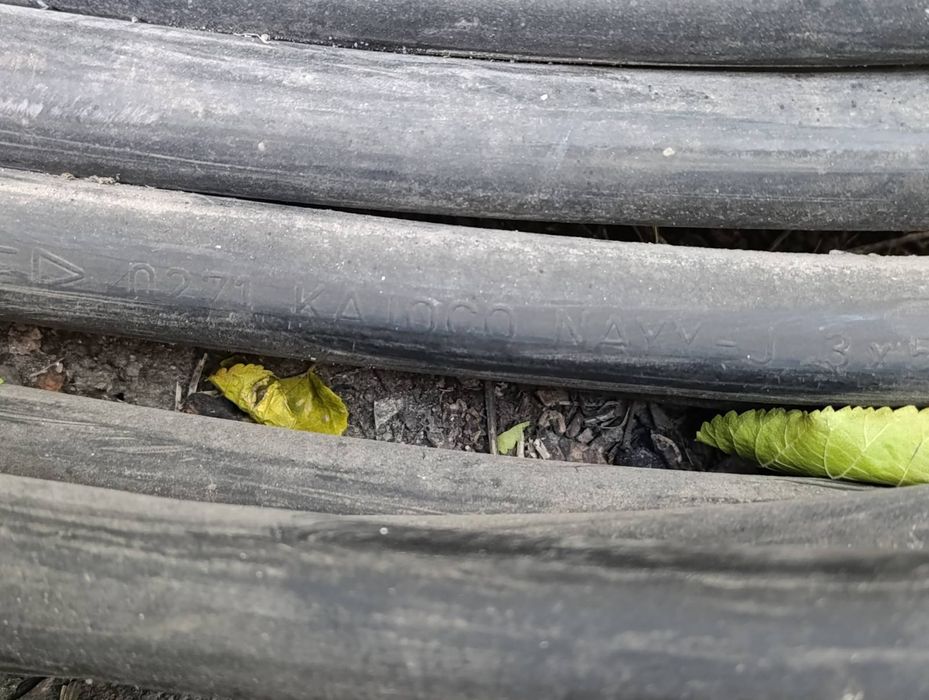

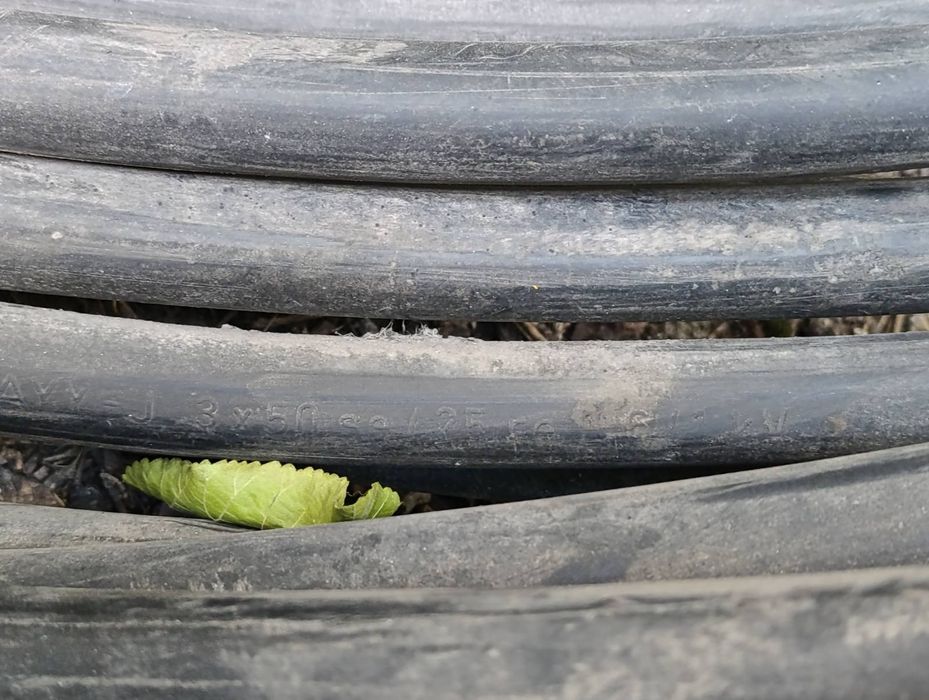

Наружный диаметр равен 27 мм – расчётное значение, может отличаться от реального. Залишки після поновлення лінії. в наявності цілий моток трохи більше 100м, не був вживаний, ТіЛЬКИ САМОВИВІЗ, ВАГА більше 90 кг.
