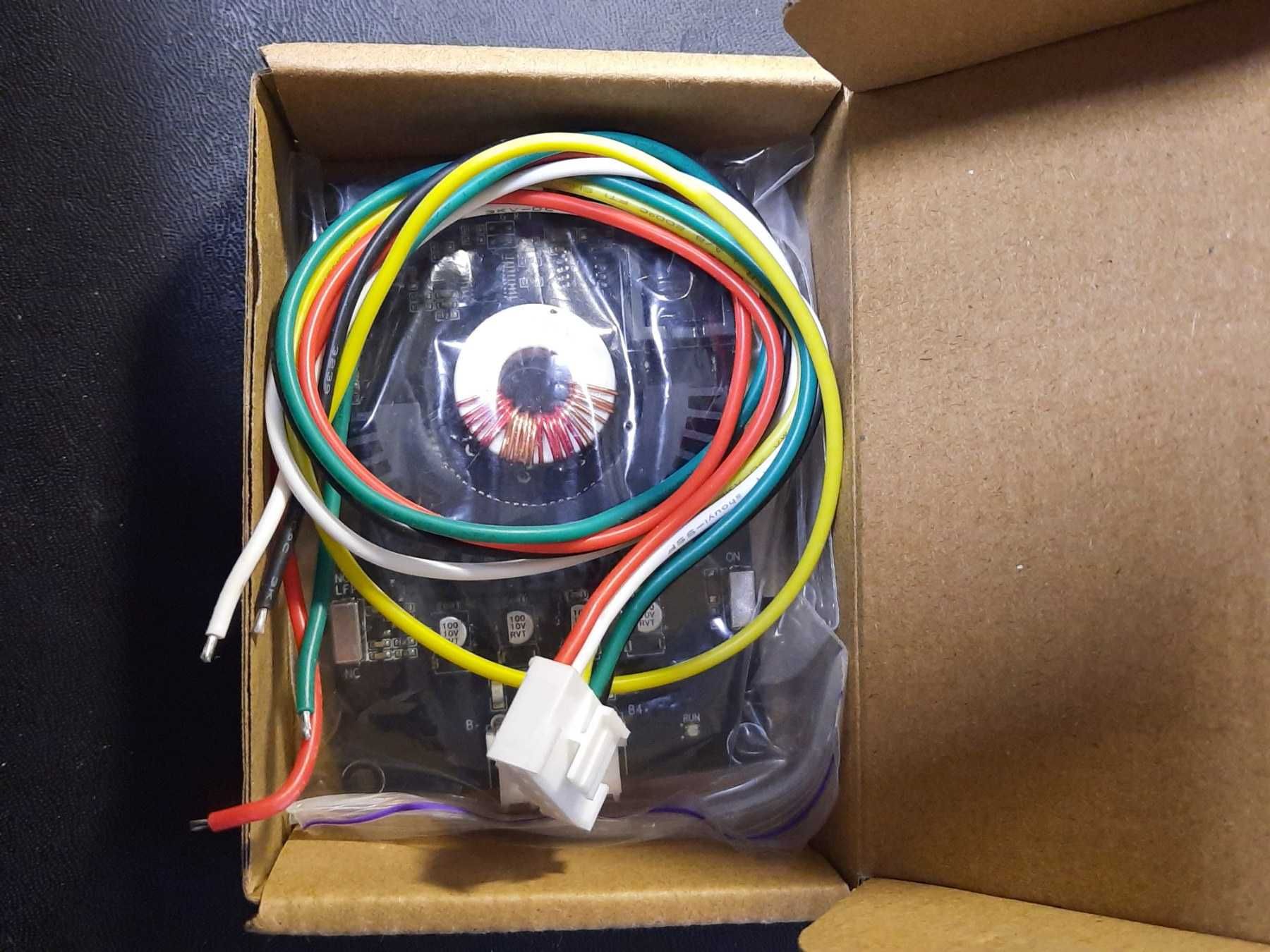

4S Heltec Smart Active Balancer Это активная балансировочная плата для литиевых батарей, которая использует некристаллическую трансформаторную передачу энергии для балансировки разности напряжений. Вся группа сбалансирована без какой-либо разницы. Она имеет автоматический режим сна при низком напряжении и защиту от температуры. Печатная плата покрыта трехкомпонентной краской, которая после отверждения становится прозрачной защитной пленкой с превосходной изоляцией, влагонепроницаемой, герметичной, ударопрочной, пыленепроницаемой, антикоррозионной, антистареющей и антиэлектрической характеристиками, эффективно защищая цепь и повышая безопасность и надежность продукта. Печатная плата оснащена алюминиевым радиатором, который имеет быструю теплопроводность и низкий подъем температуры во время работы с высоким током. Этот продукт подходит для тройных литиевых, литий-железо-фосфатных и литий-титанатных батарей с разницей напряжения балансировки 0,005 В и максимальным током балансировки 10 А. При разнице напряжения 0,1 В ток составляет около 1 А, что будет зависеть от емкости и внутреннего сопротивления батареи. Он автоматически остановится при низком напряжении. Когда напряжение в первой ячейке опускается ниже 2,7 В (тройной литий/литий-железо-фосфат)/1,8 В (литий-титанат), она перестает работать и переходит в спящий режим, не беспокоясь о чрезмерной разрядке.

Инструкции по статусу индикаторной лампы

Зеленый свет горит постоянно: идет балансировка

Зеленый индикатор мигает: балансировка выключена.

Желтый свет горит постоянно: Защита от высокой температуры

Мигающий желтый свет: защита от низкой температуры

Не горит: защита от низкого напряжения в спящем режиме

Объяснение логики работы балансировочной платы

В нормальных условиях после включения выключателя плата балансировки будет работать непрерывно. Когда напряжение первой ячейки падает ниже 2,7 В, плата перейдет в режим сна защиты от низкого напряжения. Когда напряжение первой ячейки поднимется выше 2,835 В, плата балансировки возобновит нормальную работу.
