Активна ПРИЙОМНА антена — покращений аналог популярної схеми mini whip (PA0RDT).
Ідеально підходить для міських умов, коли немає можливості використовувати повнорозмірну антену.

• Підходить для роботи з будь-яким радіоприймачем.

• Частотна характеристика схеми показана на графіку. Верхня точка −3dB знаходиться на частоті +/− 150 MHz.

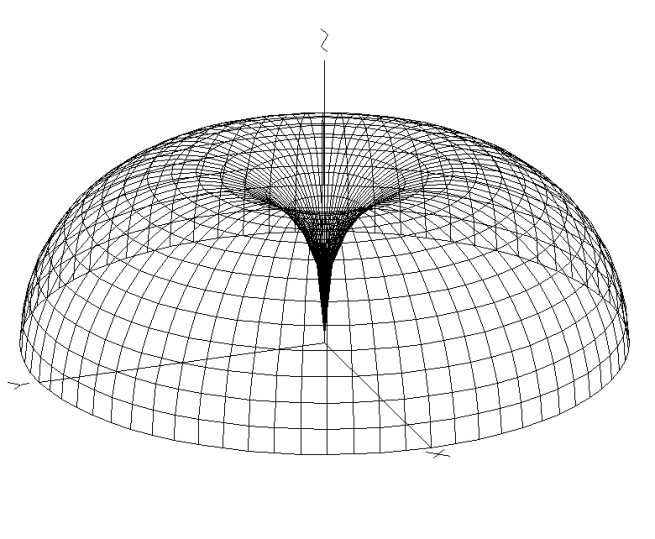

• Активна антена з ідеальним заземленням має кругову діаграму спрямованості з "ямою" вгорі (вертикально перпендикулярно землі).

• Робочий діапазон:
> LF (довгі хвилі) — 30 kHz – 300 kHz
> MF (середні хвилі) — 300 kHz – 3 MHz
> HF (короткі хвилі) — 3 MHz – 30 MHz
> VHF (ультракороткі хвилі) — 30 – 150 MHz

• Захист входу від статики.
• Роз’єм RF — 50 Ω SMA female.
• Напруга живлення — 12–24 V.
• Струм — 40–50 mA.
• Лінійний регулятор напруги живлення з низьким шумом Microchip MIC5235YM5 (США).
• Захист живлення від переполюсовки.
• Роз’єм живлення — по коаксіалу (RF out).
• Опціонально — можливість подачі напруги окремим кабелем (на платі роз’єм J1).
• Розмір плати — 3×10 см.
• Розмір в корпусі — 4×11 см.
• Пластиковий корпус (3D друк) — герметичний, стійкий до погодних умов.
• В комплекті зручне кріплення під шуруп/стяжки (3D друк).

Для роботи потрібен інжектор живлення в коаксіал (bias tee).

——————————————

Ефективність роботи антени залежить від правильності розміщення і установки.
Перед покупкою бажано ознайомитись з теорією і практикою використання активних антен.

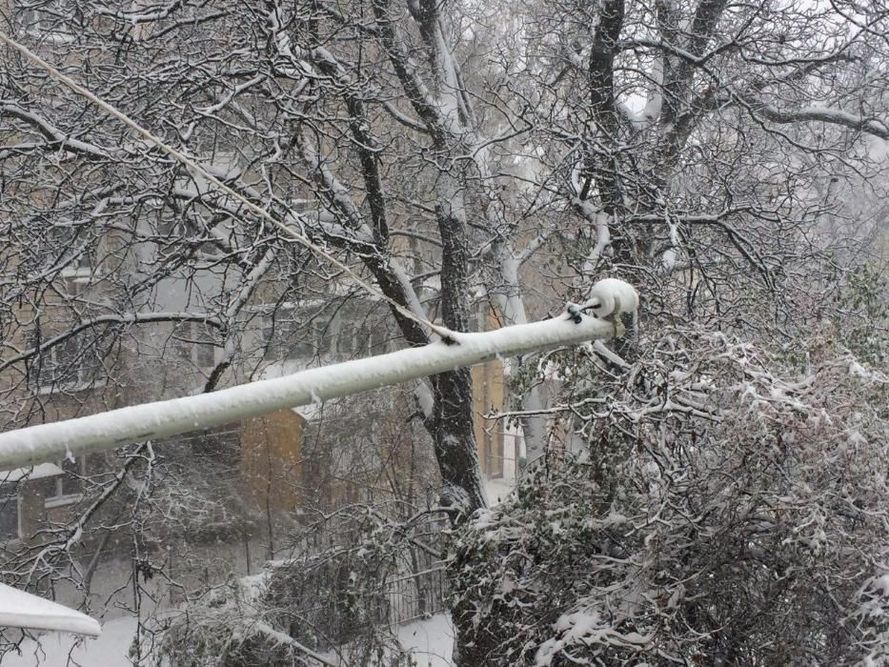

Антена повинна бути розміщена надворі, на максимальному віддаленні від будівлі, система повинна мати хороше заземлення.
