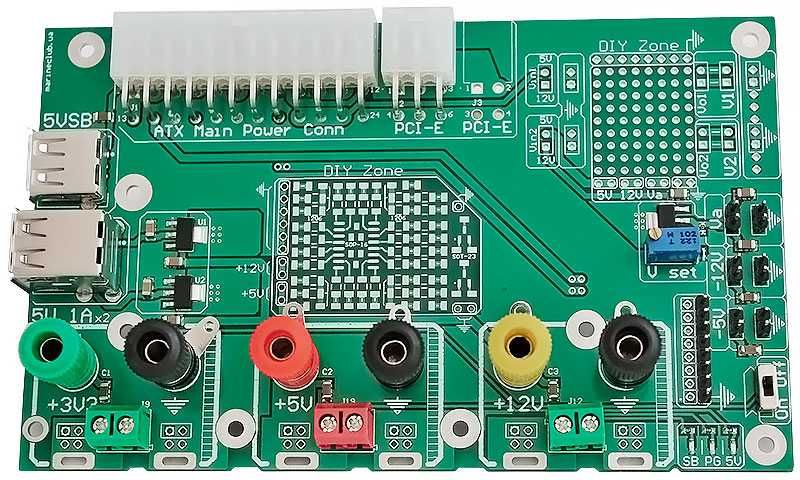

Адаптер блока питания ATX(Power Supply Breakout Board) предназначен для коммутации линий источника питания ATX/ATX-2 на стандартные разъемы. Используется для конвертации PSU ATX в лабораторный блок питания с несколькими фиксированными напряжениями и одним регулируемым.

На плате адаптера разведены следующие узлы:

Сильноточные разъемы для коммутации основных линий PSU ATX: 3.3V, 5V, 12V. Предусмотрены монтажные отверстия для самостоятельной установки штырьковых разъемов с шагом 2,54 мм и плоские контакты для подключения зажимов типа "крокодил";
Слаботочные штырьковые коннекторы для линий с отрицательным напряжением -5V, -12V (зависит от применяемой модели блока питания);
Штырьковый коннектор Va с регулируемым в пределах 1.3-10,5V напряжением (линейный стабилизатор с максимальным током до 1А);
Сдвоенный разъем USB Type A с максимальным током нагрузки до 1A на канал;
Разъем USB Type A для питания от линии дежурного напряжения PSU ATX (5VSB). Максимальный ток зависит от используемого БП, обычно от 750mA до 2A;
Две макетных зоны для самостоятельной сборки дополнительных функциональных узлов: одна для поверхностного монтажа SMD компонентов и одна для сквозного;
Зона для монтажа коннекторов с шагом 2.54 мм, позволяющих устанавливать самостоятельно изготовленные модули с питанием 5V или 12V в качестве плат расширения;
Светодиодные индикаторы дежурного напряжения Stand By (SB, красный цвет), линии Power Good (PG, зеленый), линии 5V (синий);
Выключатель для управления подачей всех напряжений, кроме Stand By. Эта линия запитана всегда при подключенном к сети БП.
Для питания линий сдвоенного разъема USB применены линейные стабилизаторы с максимальным током нагрузки до 1А, защитой выходной шины от токовой перегрузки. Емкость фильтрующих керамических конденсаторов составляет 40 мкф согласно рекомендаций производителя. Кроме того, в непосредственной близости от выходных разъемов стандартных напряжений смонтированы помехоподавляющие керамические конденсаторы емкостью 1 мкф.

Габаритные размеры платы адаптера: 147 x 90 мм.
