Блок управления (модернизация) станка 16б25псп или аналог фт 11
с Акс309-16 При необходимости можно применять в аналогичных станках с АКС на электромуфтах.

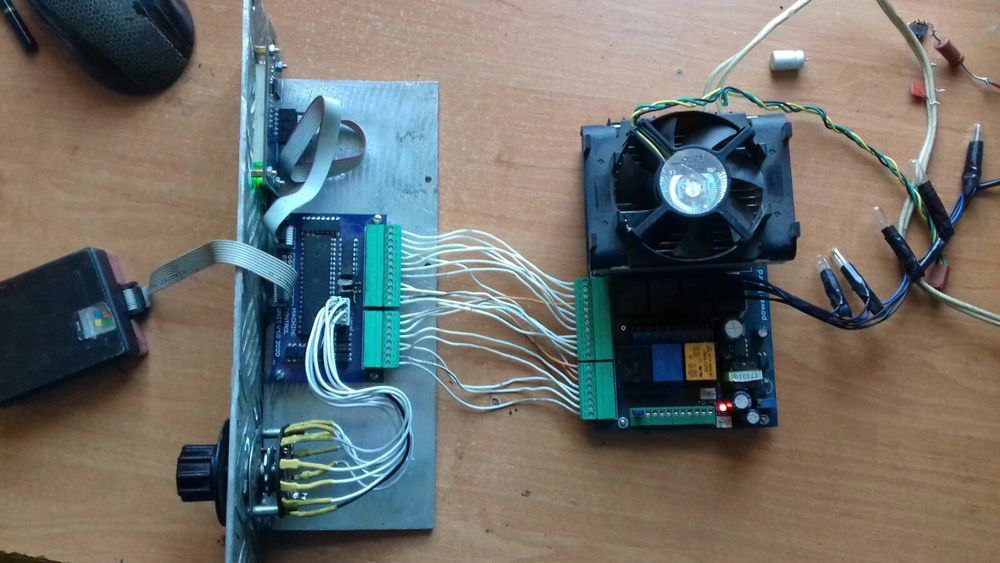

Блок состоит из трех плат

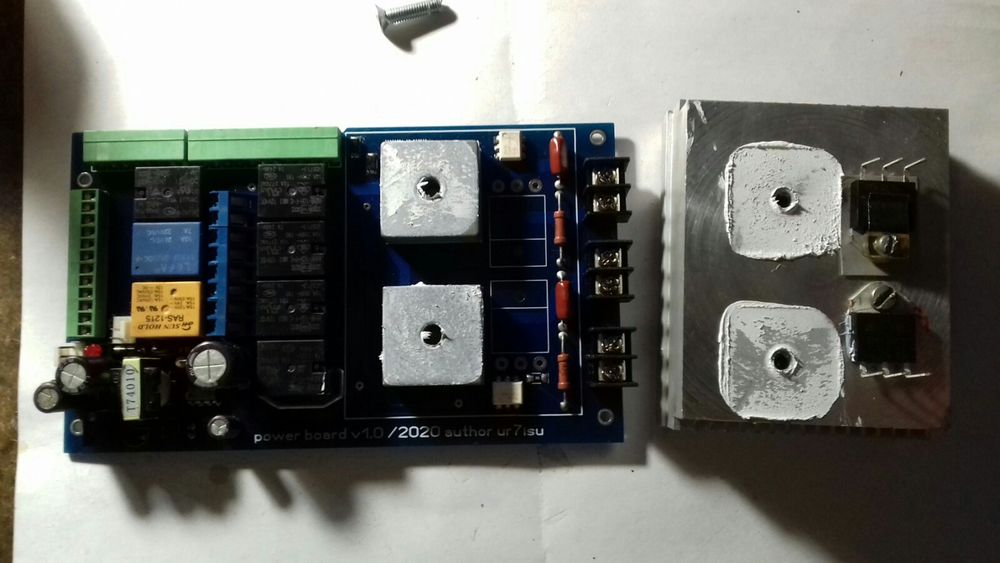

1.Плата питания,выпрямления и силовых реле .

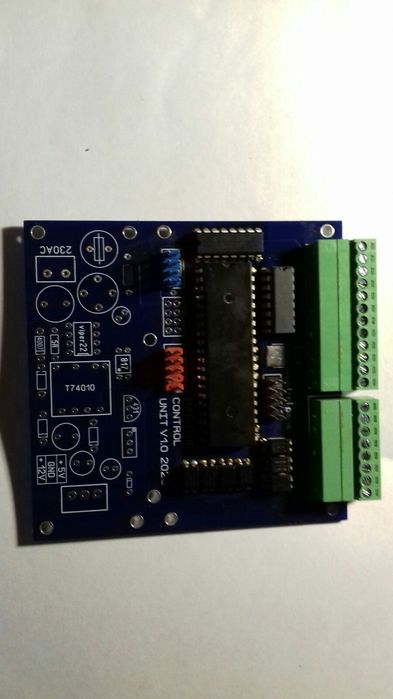

2.Плата управления на базе мк AVR и силовых ключей коммутации реле.
3.Плата индикации на базе 4 х разрядного светодиодного индикатора .

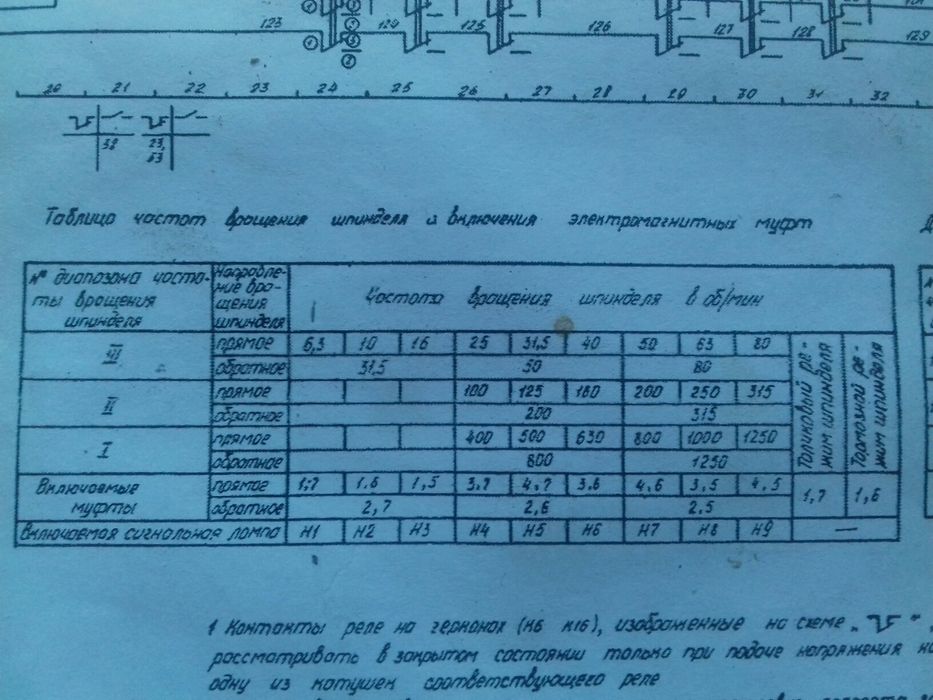

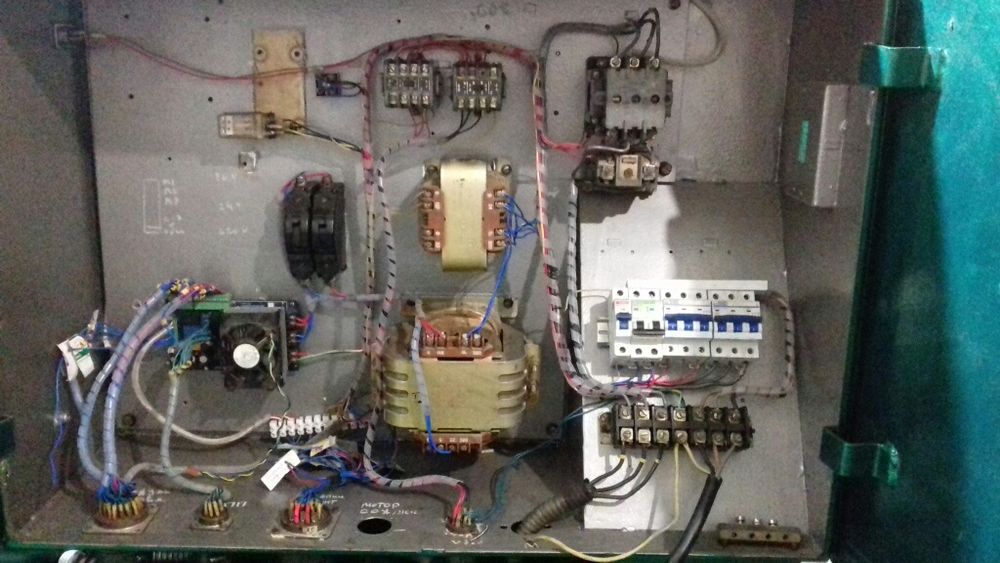

Все платы размещаются на штатных местах станка с использованием заводских проводов по новой схеме включения.Так же используются все штатные органы управления станка.сохранена максимальная функциональность. Програмно организована безопасность работ.Установка устройства не вызывает трудностей .Правильно собраная схема в настройке и отладке не нуждается.Индикатор при работе отображает аклуальные обороты шпинделя на всех передачах,(для фт 11 отображается включенная передача от 1 до 9) а также отображает состояние не штатных режимов.Во избежание помех вся цепь управления пускателями главного привода,насоса сож и быстрой подачи реализована на 110в.Питание муфт используется переменный ток 24вольта (рабочий) и 70 вольт(форсированый) .Мощность трансформатора питания муфт около 500 ватт. Отвечу на интересующие вопросы.
Возможен выезд на место для переоборудования по дополнительному согласованию.
